Верный расчет сечения проводов и кабеля — это нужный и принципиальный шаг при проектировании и предстоящем монтаже какой или электрической установки. Для правильного выбора сечения следует знать очень вероятную потребляемую мощность установки либо схемы.
Ниже представлены таблицы выбора сечения медных и дюралевый кабелей по току и мощности. Таблицы были взяты из ПУЭ, расчет выполнялся по формулам активной однофазовой и трехфазной цепи с симметричной нагрузкой.
Таблица выбора сечения медного кабеля по току и мощности
| Сечение токопро водящей жилы, мм 2 | Медные жилы проводов и кабелей | |||
| Напряжение, 220 В | Напряжение, 380 В | |||
| ток, А | мощность, кВт | ток, А | мощность, кВт | |
| 1,5 | 19 | 4,1 | 16 | 10,5 |
| 2,5 | 27 | 5,9 | 25 | 16,5 |
| 4 | 38 | 8,3 | 30 | 19,8 |
| 6 | 46 | 10,1 | 40 | 26,4 |
| 10 | 70 | 15,4 | 50 | 33,0 |
| 16 | 85 | 18,7 | 75 | 49,5 |
| 25 | 115 | 25,3 | 90 | 59,4 |
| 35 | 135 | 29,7 | 115 | 75,9 |
| 50 | 175 | 38,5 | 145 | 95,7 |
| 70 | 215 | 47,3 | 180 | 118,8 |
| 95 | 260 | 57,2 | 220 | 145,2 |
| 120 | 300 | 66,0 | 260 | 171,6 |
Таблица выбора сечения дюралевого кабеля по току и мощности
| Сечение токопро водящей жилы, мм 2 | Алюминивые жилы проводов и кабелей | |||
| Напряжение, 220 В | Напряжение, 380 В | |||
| ток, А | мощность, кВт | ток, А | мощность, кВт | |
| 2,5 | 20 | 4,4 | 19 | 12,5 |
| 4 | 28 | 6,1 | 23 | 15,1 |
| 6 | 36 | 7,9 | 30 | 19,8 |
| 10 | 50 | 11,0 | 39 | 25,7 |
| 16 | 60 | 13,2 | 55 | 36,3 |
| 25 | 85 | 18,7 | 70 | 46,2 |
| 35 | 100 | 22,0 | 85 | 56,1 |
| 50 | 135 | 29,7 | 110 | 72,6 |
| 70 | 165 | 36,3 | 140 | 92,4 |
| 95 | 200 | 44,0 | 170 | 112,2 |
| 120 | 230 | 50,6 | 200 | 132,0 |
Пример выбора сечения кабеля
Допустим у нас нагрузка в P=5 кВт и нам необходимо найти требуемое сечения медного кабеля. Напряжение сети U=220 В. Для активной нагрузки по закону Ома находим ток протекающий по кабелю: I=P/U=5000/220=22.72 А
По таблицы для медного кабеля, напряжения 220 В и току более 22.72 А находим что сечение провода должно быть 2.5 мм 2

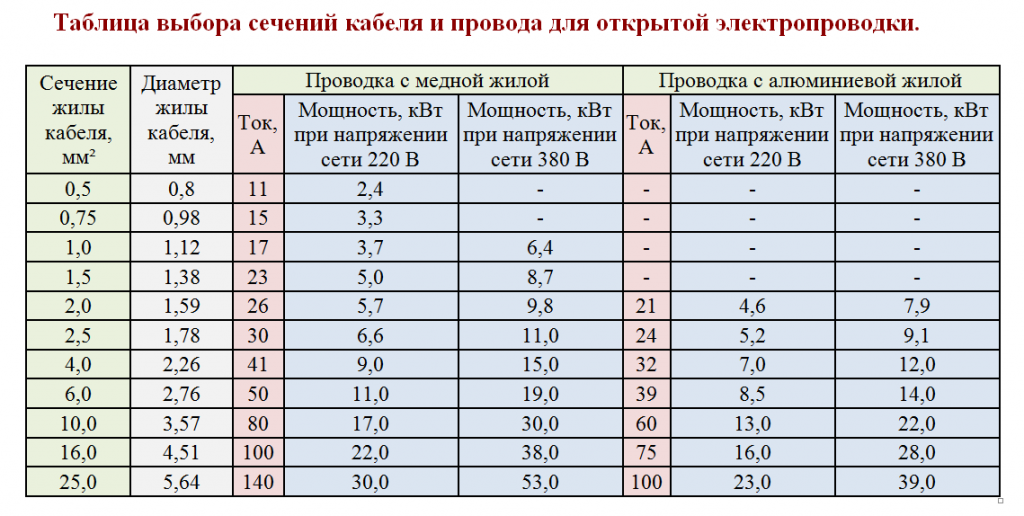

Таблица допустимых долгих долгих токов для проводов и кабелей при прокладке в воздухе и в земле для прямоугольного и квадратного сечения представлена ниже.
Выбор сечения кабеля по мощности тока
От правильного выбора сечения кабеля зависит неопасная и бесперебойная работа бытовой техники. Дабы выяснить какой кабель приобрести, необходимо выполнить расчеты по мощности либо по току. Поможет избрать необходимое сечение таблица, которую можно отыскать в ПУЭ (Правила устройства электроустановок). Познакомьтесь со методами расчета.
Что необходимо для того, дабы высчитать сечение по мощности
В расчете участвуют 3 показателя:
- Наибольший показатель мощности всех устройств, питающихся от сети как в отдельном помещении, так и во всем доме. Параметр вычисляют методом суммирования мощностей каждого устройства, взятых из паспорта, стикера на корпусе либо просто отыскав эти значения в вебе.
- Напряжение в электросети. Может быть 2 варианта — 220 В либо 380.
- Материал, из которого выполнены жилы кабеля. Обычно выбирают между алюминием, медью и алюмомедным проводом.

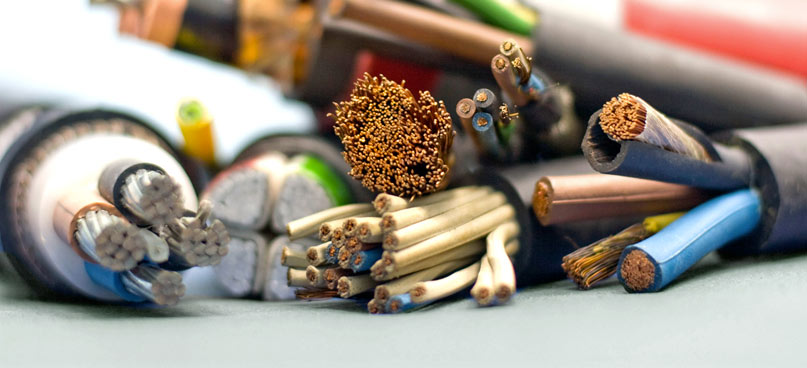

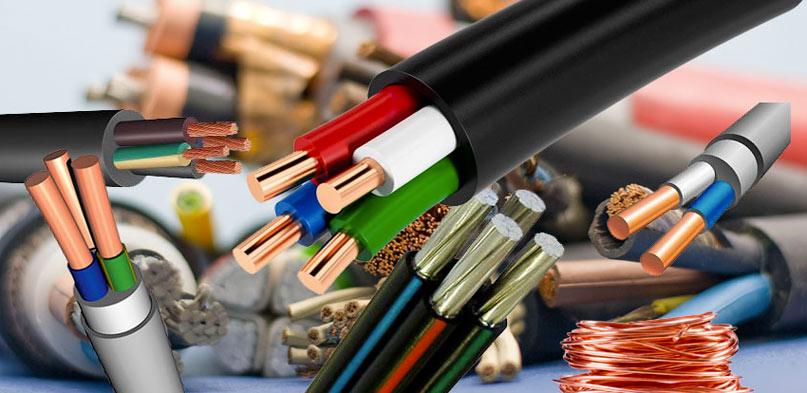

Медь и алюминий: самые распространенные материалы для производства электрических кабелей
Выбирая материал, необходимо учесть, что алюминий дешевле меди и легче. Также у него ниже, чем у медного провода, проводимость, он просто окисляется, что приводит к потере части электропроводимости, плохо держит форму, спаять его сумеет только спец. Медные жилы кабеля крепкие, эластичные, имеют малозначительное сопротивление электрическому току, маленькое сечение и больший срок службы. Вероятна их пайка в домашних критериях.
Жила из алюминия с плакирующим слоем меди — это алюмомедный кабель. Он соединяет внутри себя плюсы дюралевого и медного изделия, а стоимость у него ниже, чем у медного.
Расчет сечения по мощности
При работе в различных режимах электроприборы потребляют различную мощность. Для расчета нужно брать наибольшее потребление. Принципиально, дабы все значения выражались в одинаковых единицах — Вт либо кВт. При наличии различных значений, производят преобразование, зачем при переводе кВт в Вт, значение наращивают в 1000 раз (10 кВт = 10 000 Вт). Для оборотного перевода, показатель в ваттах уменьшают в 1000 раз (5 000 Вт = 5 кВт).

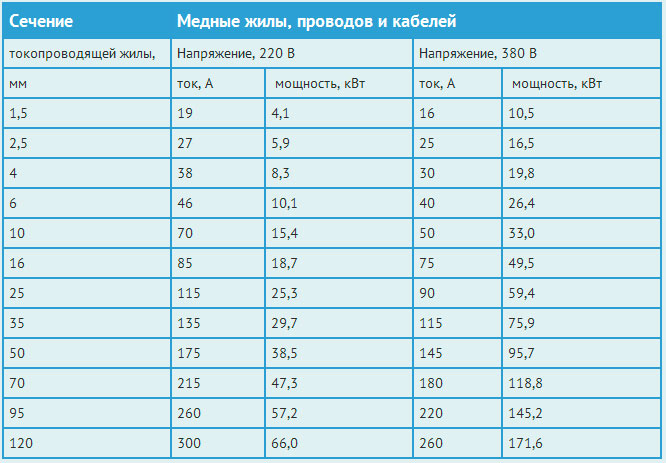

Таблица расчета сечения по мощности тока для медного кабеля
Особенности расчета для однофазовой сети
Во всех личных и многоквартирных домах, в главном, сеть однофазовая 220 В в эталоне. После суммирования всех мощностей, остается избрать материал токоведущих жил кабеля и сечение по таблицам в ПУЭ. Допустим, вышло, что жилище потребляет максимум 4,8 кВт. Решив применять кабель с медными жилами, придется избрать сечение 2,5 мм кВ, так как всегда необходимо учесть маленькой припас. В средней квартире потребляют мощность в границах 7,5 кВт, потому в большинстве случаев тут закладывают медные провода сечением 4 кв. мм либо дюралевые — 6 кв. мм. Если вы предпочитаете алюмомедь, то мастера рекомендуют выбирать провод того же сечения, как и в случае с кабелем с дюралевыми жилами.
Совет. С течением времени потребляемая мощность может существенно возрасти, потому более оптимальным решением будет выбор сечения жил, находящегося в таблице следующим по величине. Так вы себя оградите от вероятных проблем в дальнейшем.

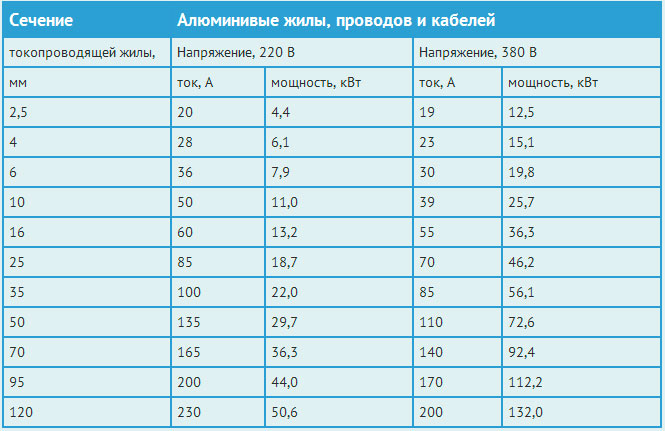

Таблица расчета сечения по мощности тока для дюралевого кабеля
Расчет сечения для 3-фазной сети
Некоторые обладатели недвижимости предпочитают потреблять 3-фазное напряжение. Таковой вариант просто нужен, если имеется бытовая техника типа сварочного аппарата, 3-фазного мотора, насоса и других устройств, подключение которых просит равномерного рассредотачивания нагрузки на 3 фазы. Сечение провода в данном случае миниатюризируется, при его подборе применяется особый коэффициент, на который множат суммарную мощность. Однофазовые приборы, рассчитанные на 220 В, подключают к одной фазе и общему «нулю», т.к. в случае подключения их к 3 фазной розетке, они сами выйдут со строя либо же сгорят предохранители.
Внимание! покупая кабель, смотрите на маркировку, для вас могут заместо меди реализовать алюмомедь по стоимости первой.
Другие способы расчета сечения кабеля
Не считая вышеперечисленного способа, есть и другие. Каким воспользоваться, выбирайте сами.
Зависимо от тока также можно вычислить сечение кабеля:
- из паспортных данных изберите наивысшую величину потребляемого тока в единичном случае;
- все сложите;
- откройте ПУЭ и отыскиваете ту же таблицу, только сечение выбирайте напротив значения в столбике «Ток».
Внимание! Даже имея малозначительную разницу в наименьшую сторону, выбирайте следующее большее сечение, по другому проводка будет перенагреваться, а в последующем может расплавиться, в наилучшем случае сработает защита.

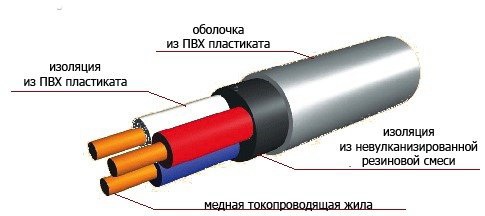

Облегченная схема строения стандартного кабеля
Расчет по мощности и длине
При довольно длинноватой электропередающей полосы в расчете сечения необходимо принимать во внимание утраты в КЛ. Электричество в дом обычно подают от столба. Если постройка новенькая, то все данные есть в проекте, а для старенького дома, придется выяснить в электроснабжающей организации величину выделенной для вас мощности и замерить расстояние от столба к зданию. По этим характеристикам вы подберете сечение кабеля по таблице в том же ПУЭ. Тут будут учтены и утраты.
Сделав правильные вычисления и не раз все проверив, вы избежите издержек на ремонт проводки, которые непременно последуют, если вы пропустите ошибки в собственных расчетах.
