Как подключить переднюю панель

4 — й год работаю удалённо и создаю разные источники дохода. Строю бизнес в вебе и интенсивно инвестирую.

Хорошего времени суток всем читателям моего блога! На связи Федор Лыков. Сейчас хотелось бы разобрать животрепещущий вопрос, а конкретно «как подключить переднюю панель к материнской плате».

Данным вопросом в какой-то момент задается каждый, кто решил без помощи других собрать для себя компьютер впервой, поэтому, считаю, что данная статья будет очень животрепещуща.

Рекомендую статью для тех, кто не умеет подбирать микропроцессор к материнской плате.

Назначение фронтальной панели

Если вы хоть раз лицезрели системный блок компьютера, то понимаете, что на его передней части размещаются:

  1. кнопка включения компьютера
  2. кнопка перезагрузки
  3. индикаторы работы жесткого диска
  4. дополнительные USB порты
  5. порты для звуковых устройств ввода и вывода (наушники и микрофон)

Для их настоящей работы нужным условием является соединение панели с материнской платой. Очевидно, инженеры компаний-производителей предусмотрели этот момент и на платах расположены особые разъемы.

Трудности подключения прежде всего связаны с неведением предназначения тех либо других разъемов и пинов. На данный момент мы и будем разбираться, как верно подключить панель к материнской плате от разных компаний-производителей.

Предлагаю начать рассмотрение вопроса со взора на более распространенные провода от фронтальной панели, которые нам и необходимы, дабы разобраться в вопросе. Приятного чтения!

Главные интерфейсы фронтальной панели

Таблица

Как я уже и произнес, на фронтальной панели могут размещаться самое различное количество вспомогательных разъемов и других интерфейсов, которые подключаются на прямую к материнской плате.

Давайте поглядим на самые распространенные их виды в ПК.

Название Фото Предназначение
Power SW\Reset SW Созданы для работы кнопок питания и перезагрузки. Power SW – кнопка включения, а Reset SW –перезагрузки.
HDD Led Нужен для работы светового индикатора работы жесткого диска на передней панели корпуса системного блока. На собственном компьютере вы сможете увидеть на фронте мигающую лампочку при включенном ПК. Итак вот, это тот индикатор.
Power Led Нужен для работы индикатора питания на передней панели. Обычно, он синего цвета и статично пылает при включенном питании компьютера.
HD Audio Нужен для подсоединения фронтальной звуковой панели. Обычно она нужна для подключения наушников и употребляет одну звуковую карту, что и задние порты на материнской плате
USB Обеспечивает работу фронтальных USB 2.0 портов.
USB 3.0 Производит подключение фронтальных USB 3.0 портов. Штекер более увесистый и мощнейший USB 3.0 ежели его младшая версия выше так как данные порты владеют более высочайшим эталоном скорости передачи и чтения данных.

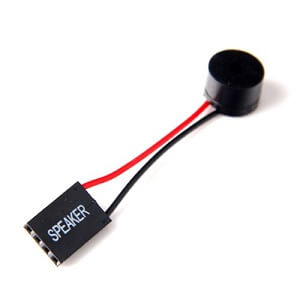

Speaker Разъём для динамика Системный динамик. Данная «пищалка» была распространена ранее и использовалась в качестве основного динамика, но на данный момент с ее помощью система докладывает об ошибках при прохождении POST.

Все эти разъемы являются унифицированным эталоном, и неважно какая материнская плата поддерживает их подключение. Различаться может только размещение разъемов на самой материнской плате, но сам метод подсоединения схож.

Подключение фронтальной панели к материнской плате

Сперва, я порекомендую открыть управление юзера и выискать схему соединения там. Если нет картонного, то сможете отыскать его в электронном виде на официальном веб-сайте производителя (обычно, в высшей части веб-сайта перебегайте на вкладку «Продукты», там находите категорию материнских плат и уже оттуда отыскиваете свою модель).

Прилагаю ссылки на официальные веб-сайты:

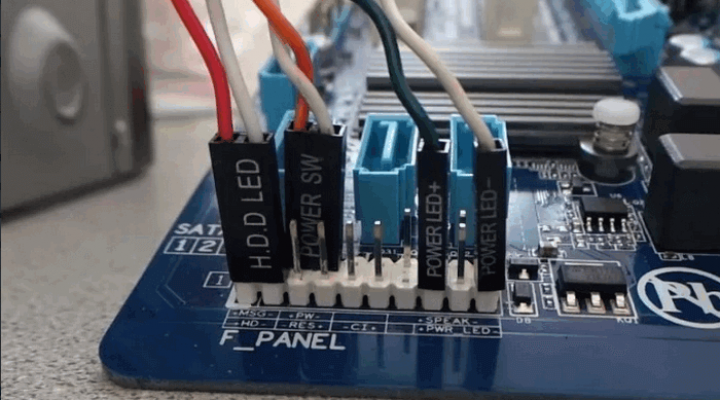

Так же, на текстолите самой платы в большинстве случаев написаны подсказки для помощи в подсоединении. На примере ниже хороший показатель правильных подсказок для того, дабы разобраться как подключить переднюю панель к материнской плате.

как подключить переднюю панель к материнской плате

Возьмем для примера пользующуюся популярностью и животрепещущую материнскую плату и разглядим разъемы подключения на них.

Начнем

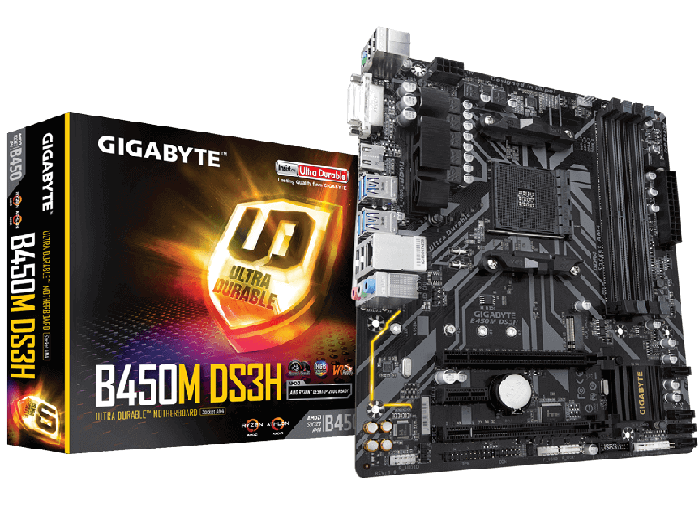

Сперва разглядим модель материнской платы Gigabyte B450M DS3H с сокетом AM4 для подключения микропроцессоров от компании AMD. Эта материнская плата довольно популярна для дешевых сборок на Ryzen, а означает пример будет животрепещущ.

как подключить переднюю панель к материнской плате

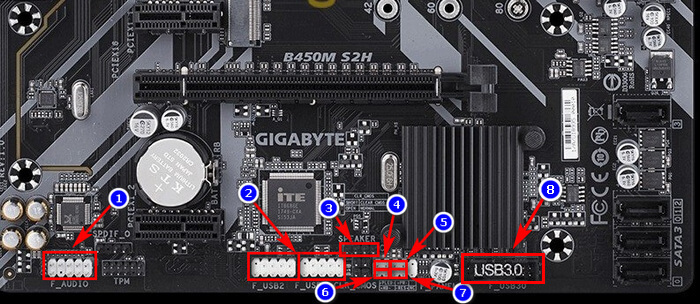

Самым распространенным местом для размещения пинов подключения передней панели является самый низ платы. Разглядим подключение на данной плате.

Как подключить переднюю панель к материнской плате

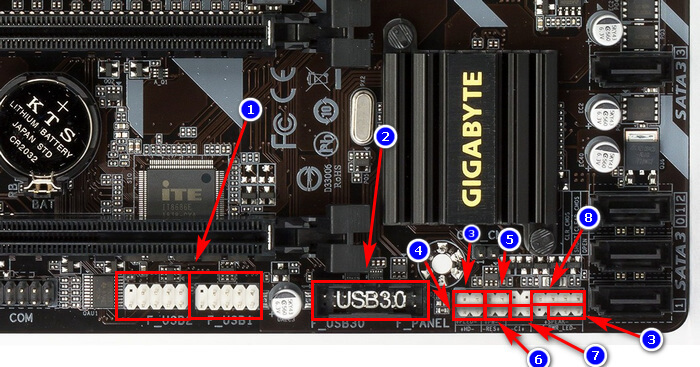

  1. USB 2.0 (на плате два разъема. Если шнур один, то подключайте в хоть какой из них)
  2. USB 3.0
  3. Power Led
  4. HDD Led
  5. Power SW
  6. Reset SW
  7. CI (датчик вскрытия корпуса, не так распространен, как другие)
  8. Speaker

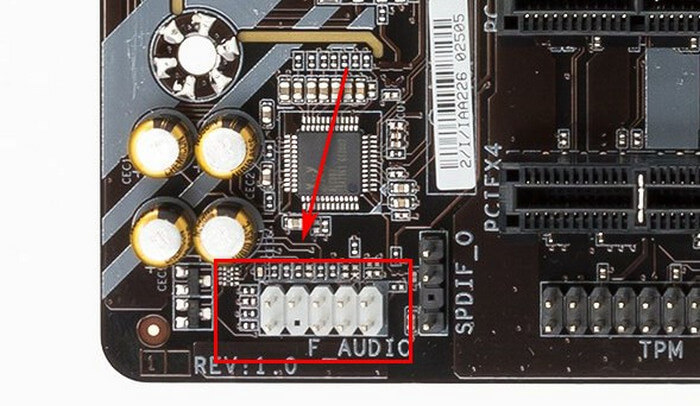

Самые внимательные из вас уже могли увидеть отсутствие разъема HD Audio, но не переживайте. Просто он находится в другой части платы, а конкретно слева.

Как подключить переднюю панель к материнской плате

Официальная документация гласит нам все то же самое, что я поведал и для вас.

Подключение передней панели к материнской плате

Заметьте, что вблизи с заглавием пина стоит символ + либо — . Соблюдайте полярность и подключайте только схожие знаки. На самих штекерах указаны знаки полярности, также символ полюса на проводе можно осознать по его цвету (красный – плюс, черный – минус).

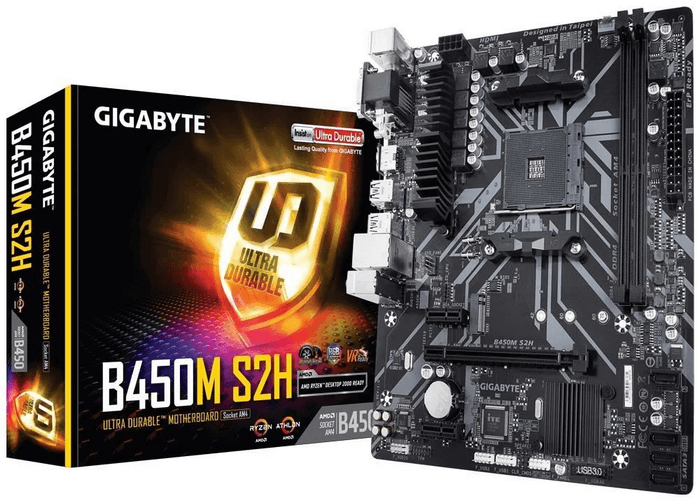

А сейчас давайте для сопоставления возьмем похожую, но чуток более дешевенькую плату от той же компании – Gigabyte B450M S2H.

Подключение передней панели к материнской плате

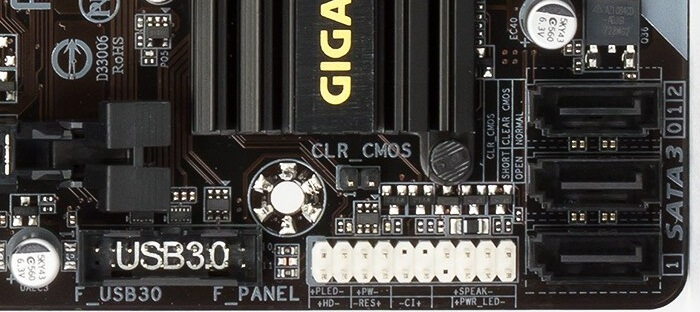

Данная плата обладает наименьшим количеством слотов оперативки, разъемов подключения и в принципе предназначена на чуток более дешевенький сектор. Пины тут размещаются поближе к середине, давайте разглядим их подробнее.

Подключение передней панели к материнской плате

  1. HD Audio
  2. USB 2.0 (на плате два разъема. Если шнур один, то подключайте в хоть какой из них)
  3. Speaker
  4. Power Led
  5. Power SW
  6. HDD Led
  7. Reset SW
  8. USB 3.0

Заметьте, что в этой модели отсутствует разъём CI (датчик вскрытия корпуса), который находился в прошлом примере. Это не большая неувязка, так как он, как уже упоминалось, не очень распространен.

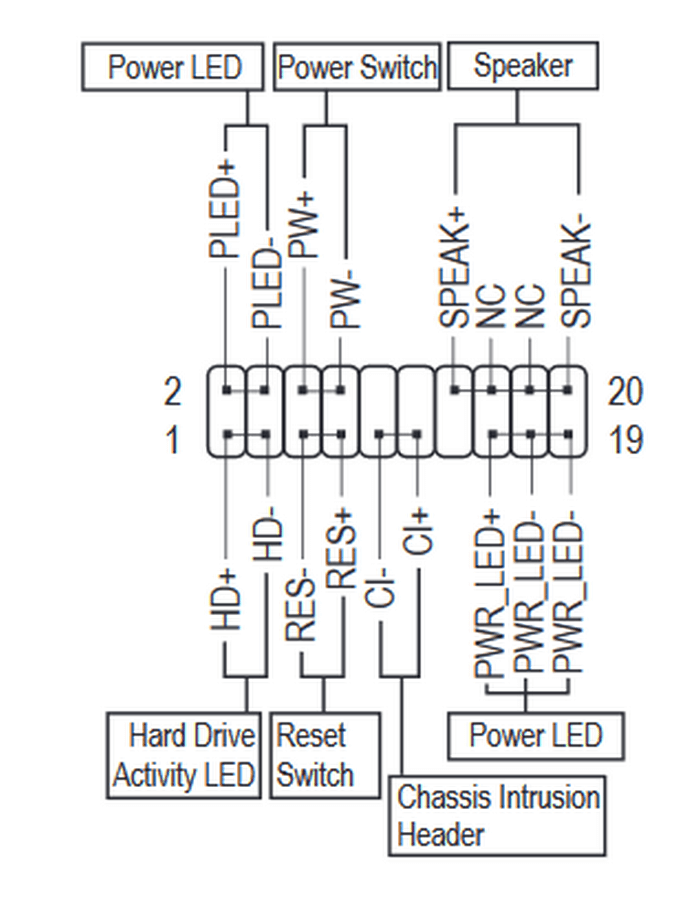

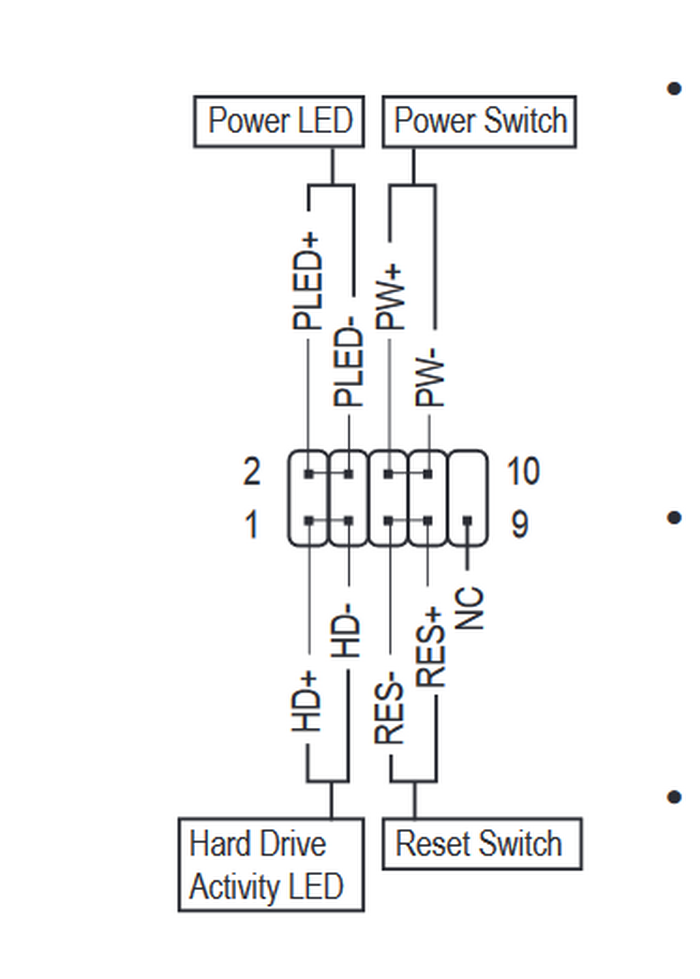

В официальной документации можем узреть вот такую схему.

Материнская плата

Сейчас для вас будет куда проще ориентироваться в системной документации, когда узрели это на примере, не так ли?

Полностью такие же обозначения на текстолите платы и схемы в руководстве юзера будут смотреться фактически таким же образом будь это хоть китайская плата Killsre X79 для Intel Xeon на LGA2011, хоть древняя MSI N1996 K9N для AMD на AM2.

Заключение

Сейчас мы разглядели очень принципиальный вопрос, в каком нужно разобраться для того, дабы без помощи других собрать свой компьютер. Я уверен, что сумел для вас дать подходящую базу познаний и у вас не должно более появиться заморочек с тем, как подключить переднюю панель к материнской плате.

Читайте по теме:  Почему пылает лампа при выключенном выключателе

Спасибо, что прочитали статью до конца. Если у вас остались вопросы, то прошу вас пройти в комменты и бросить их там. Я уверен, что смогу ответить на них, также посодействовать для вас. Не скромничайте и не смущяйтесь!

А на этой нотке закончим данную статью и попрощаемся прямо до момента следующей публикации.

Как подключить вольтметр амперметр

Очень нередко начинающие радиолюбители задают один и тот же вопрос: — Как подключить универсальный китайский вольтметр амперметр к самодельному зарядному устройству либо регулируемому блоку питания? В ближайшее время меня практически заваливают вопросами, как подключить, куда подключить. Потому я решил написать специально отдельную статью, в какой тщательно расскажу, как и каким образом подключить китайский вольтметр амперметр к зарядному устройству либо самодельному регулируемому блоку питания.

На сегодня существует две пользующиеся популярностью китайские, универсальные модели вольтметров амперметров со интегрированным шунтом, которые так обожают брать в Китае на АлиЭкспресс все без исключения начинающие и проф радиолюбители.

Давайте детально разглядим две модели самых фаворитных вольтметров амперметров китайского производства.

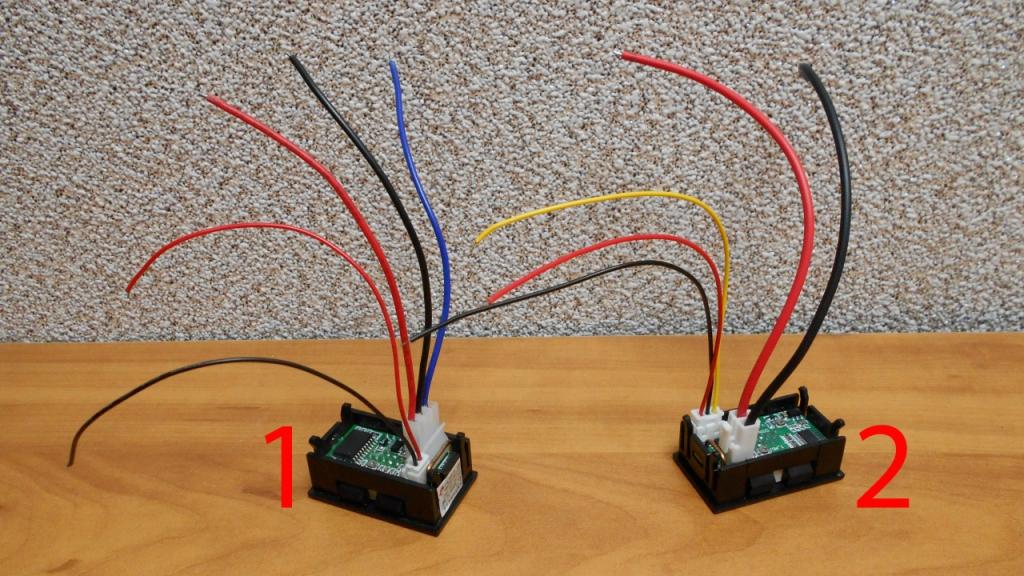

Китайский вольтметр амперметр с пятью проводами

Оба устройства имеют 5 проводов для подключения к блоку питания. У первого слева три толстых провода (черный, синий, красный) и два тонких (черный, красный). Тонкие провода созданы для питания устройства: красный плюс, черный минус. Толстые провода: Черный минус амперметра, синий выход амперметра, красный вход вольтметра.

2-ой устройство также имеет 5 проводов три тонких (черный, красный, желтоватый) и два толстых провода (черный, красный). Тонкие провода созданы для питания устройства: красный плюс, черный минус, желтоватый вход вольтметра. Толстые провода: черный минус амперметра, красный выход амперметра.

В каждый китайский универсальный измерительный устройство (КУИП) встроен измерительный шунт для амперметра, а это большой плюс, так как не нужно ничего «колхозить», изготовлено по принципу «поставил и запамятовал». В некоторых КУИПах шунт изогнутый буковкой «М» и блестящий, мне достались экземпляры с медным «П» образным шунтом. Как я сообразил, на качество измерений форма и цвет шунта никак не оказывает влияние.

Китайский вольтметр амперметр с АлиЭкспресс

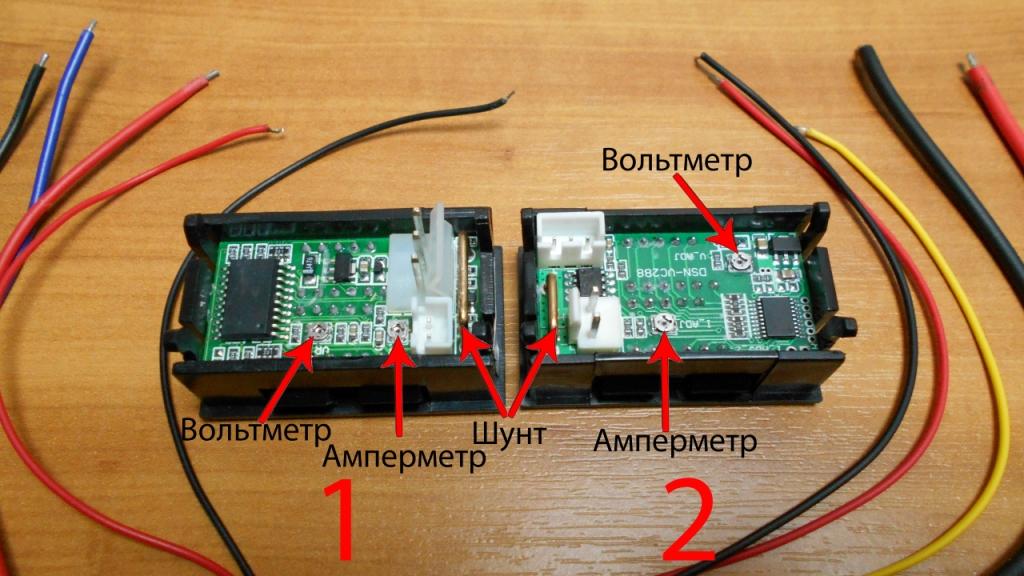

У устройств на плате имеются подстроечные SMD резисторы при помощи которых, есть возможность подкорректировать показания вольтметра и амперметра.

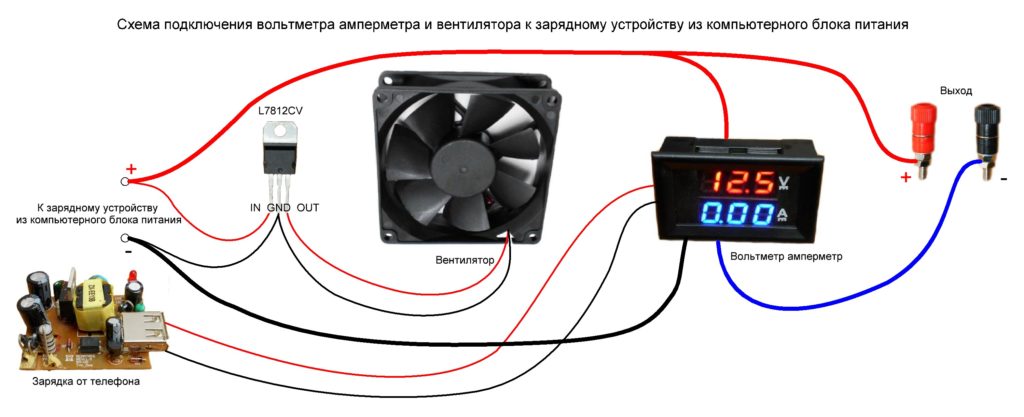

На этом рисунке изображена схема подключения вольтметра амперметра первой модели к зарядному устройству из компьютерного блока питания.

Схема подключения вольтметра амперметра и вентилятора к зарядному устройству из компьютерного блока питания

Схема подключения вольтметра амперметра и вентилятора к зарядному устройству из компьютерного блока питания

Питание устройства осуществляется от отдельного источника питания в этом случае это 5 вольтовая зарядка от телефона, которую просто расположить в корпусе блока питания. Дело в том, что если подключить вольтметр амперметр к регулируемому выходу блока питания, то при снижении напряжения наименее 4.5В устройство просто не станет работать. Скорость вентилятора то же будет понижаться, но при низком напряжении радиаторы блока питания будут незначительно теплыми и ничего ужасного не произойдет.

При выходном напряжении более 12В стабилизатор напряжения L7812CV врубается в работу и тем поддерживает неизменное напряжение на вентиляторе менее 12В.

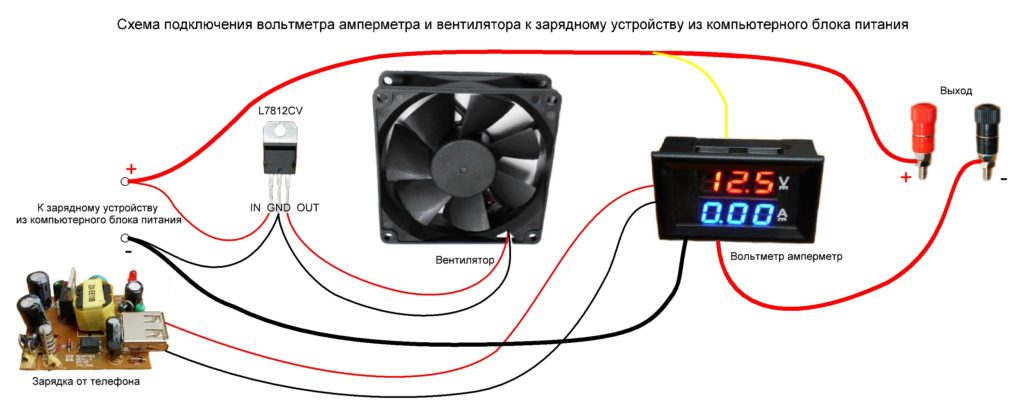

На этом рисунке изображена схема подключения вольтметра амперметра 2-ой модели к зарядному устройству из компьютерного блока питания.

Схема подключения вольтметра амперметра и вентилятора к зарядному устройству из компьютерного блока питания

Схема подключения вольтметра амперметра и вентилятора к зарядному устройству из компьютерного блока питания

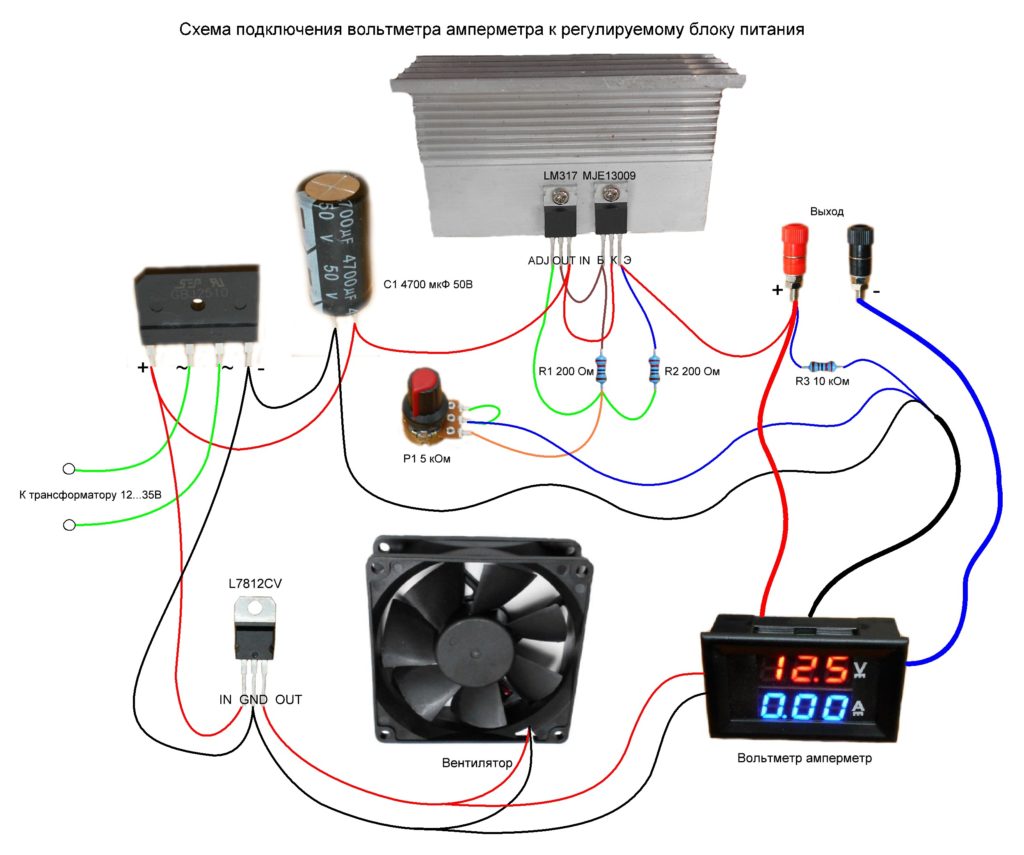

С зарядным устройством из компьютерного блока питания все понятно. Давайте разглядим схему подключения китайского вольтметра амперметра первой модели к регулируемому блоку питания. В высшей части схемы изображен регулируемый блок питания с защитой от недлинного замыкания, состоящий из диодного моста, конденсатора, стабилизатора напряжения LM317, транзистора MJE13009, переменного резистора и 3-х неизменных резисторов.

Схема подключения вольтметра амперметра к регулируемому блоку питания

Схема подключения вольтметра амперметра к регулируемому блоку питания

В нижней части схемы вентилятор и китайский вольтметр амперметр подключаются через стабилизатор напряжения L7812CV к выходу диодного моста параллельно конденсатору С1. Стабилизированное напряжение на вентиляторе и КУИПе менее 12В.

На этом рисунке изображена схема подключения китайского вольтметра амперметра 2-ой модели к регулируемому блоку питания.

Схема подключения вольтметра амперметра к регулируемому блоку питания

Схема подключения вольтметра амперметра к регулируемому блоку питания

Многие радиолюбители предпочитают устанавливать в зарядные устройства и регулируемые блоки питания аналоговые китайские измерительные приборы (КИП) за многие годы не утратившие собственной популярности. Потому предлагаю разглядеть схему подключения традиционного стрелочного вольтметра и амперметра.

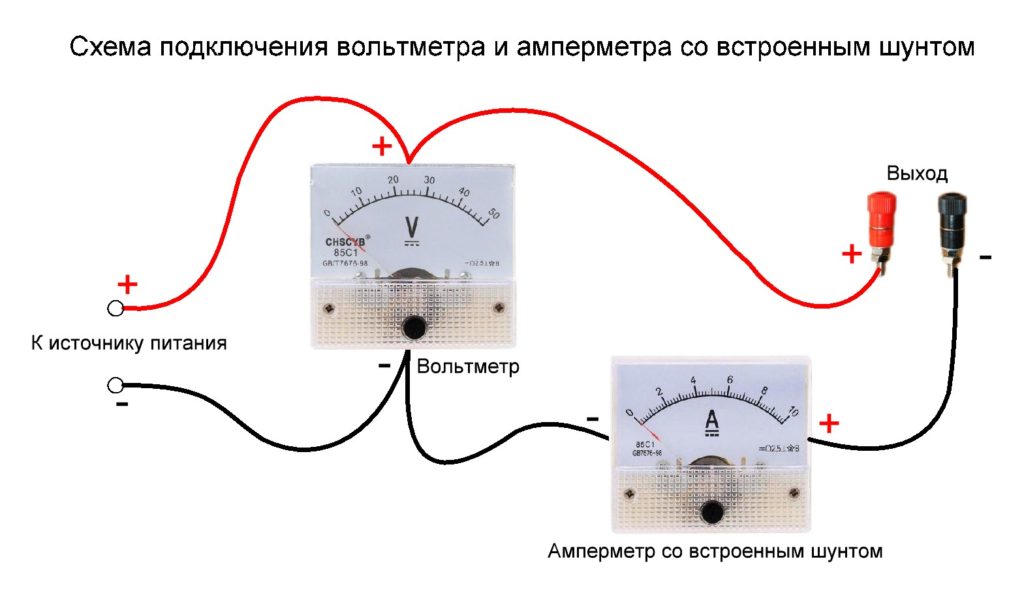

На этом рисунке изображена схема подключения вольтметра и амперметра со интегрированным токоизмерительным шунтом.

Схема подключения вольтметра и амперметра со встроенным шунтом к блоку питания

Схема подключения вольтметра и амперметра со интегрированным шунтом к блоку питания

Вольтметр подключается параллельно к источнику питания с соблюдением полярности. На приборе должны быть отметки плюс и минус. Амперметр обычно подключают в разрыв минусового провода после вольтметра. Так же можно подключить в разрыв плюсового провода на точность измерений метод подключения устройства никак не оказывает влияние. Главное условие, соблюдение полярности.

Время от времени бывают амперметры без встроенного токоизмерительного шунта. Тогда шунт приходится брать раздельно. Дабы у вас не было дополнительных расходов, перед покупкой амперметра всегда уточняйте у торговца наличие шунта снутри устройства. Время от времени цена отдельного шунта больше цены устройства со интегрированным шунтом.

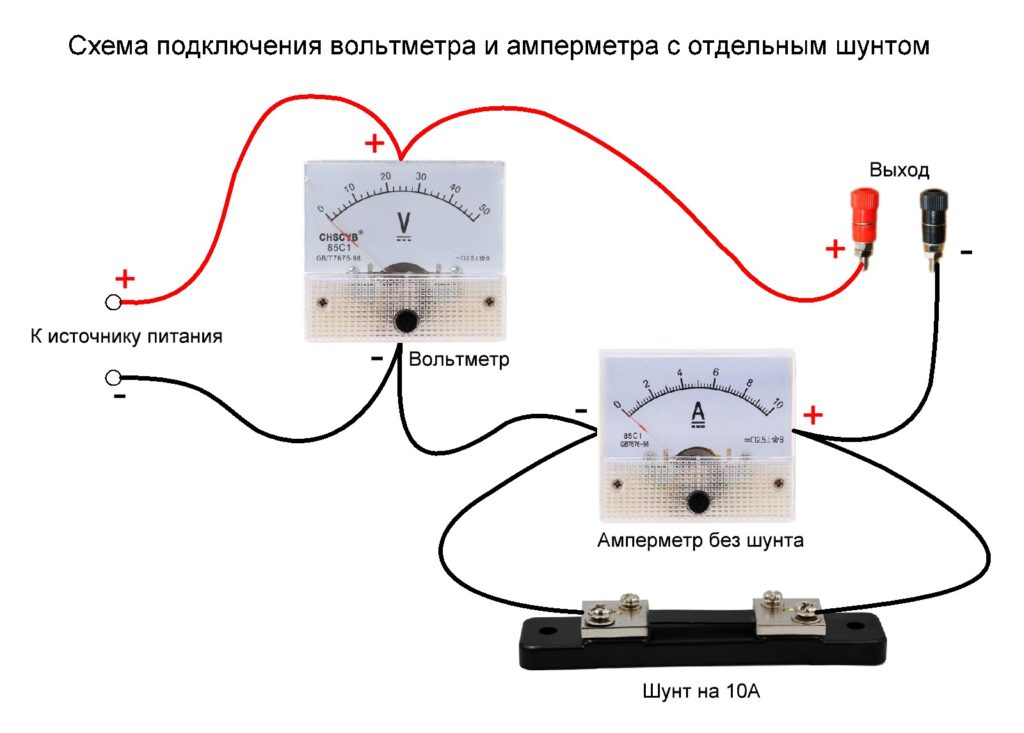

На этом рисунке изображена схема подключения вольтметра и амперметра с отдельным токоизмерительным шунтом к блоку питания.
