Большинство электроприборов, использующих электричество, питаются от проводов. Но их нити и изоляция не вечны, поэтому шнуры могут быть выброшены или порваны, а их изоляция изношена. В этой статье мы рассмотрим распространенные неисправности и ремонт проводов, кабелей и шнуров.
Теория
В бытовом смысле между проволокой, кабелем и канатом нет существенных различий в конструкции. Могут быть различия в изоляции или в степени упругости сердечника, но в обоих смыслах разница невелика.
Стоит отметить, что когда речь идет о мобильных устройствах, таких как: утюги, дрели, шлифовальные машины, зарядные устройства для мобильных телефонов — их проводники называются шнурами. Если речь идет о внутренней или наружной проводке — эти проводники называются кабелями (не обязательно, в зависимости от используемого продукта), но если речь идет о соединениях или удлинителях внутри оборудования — это обычно провода.
В принципе, вся кабельная продукция включена.
- Токопроводящая жила, которая может иметь одну или несколько (до нескольких десятков), причем конструктивно жила может быть жесткой однопроволочной или гибкой многопроволочной.
- Изоляция представляет собой покрытие из диэлектрического материала. Она может быть выполнена в несколько слоев, а если имеется несколько жил — обычно с оболочкой на каждой жиле, — то имеется и общая оболочка, защищающая все жилы. В качестве изоляционных материалов используются ПВХ, резина, пропитанная бумага, фторопласт, полиэтилен, шелк, полимеры.
Неисправности в электричестве носят двоякий характер:
1. есть контакт там, где его не должно быть.
2. нет контакта там, где должен быть контакт.
Эта песенка отражает истинную суть работы электрика по ремонту и обслуживанию. Первая — это всевозможные короткие замыкания, вторая — обрывы проводки и проводов. При нарушении изоляции жилы либо касаются друг друга и происходит короткое замыкание, либо оголенные проводники выходят из-под оболочки и происходит замыкание на землю или поражение электрическим током человека, прикоснувшегося к этой части.
Практика
Давайте рассмотрим практические аспекты необходимости ремонта провода. Чаще всего это не удается.
- Провода от зарядных устройств для мобильных телефонов.
- Наушники.
- Электрические дрели и другие электроинструменты.
- Утюги, стиральные машины и другие электроприборы.
- Разветвители питания.
Зарядные устройства для мобильных телефонов
Каждый случай индивидуален. Современные мобильные телефоны заряжаются с помощью кабеля с разъемом micro USB. Этот кабель чаще всего подключается к адаптеру питания с помощью обычного USB-разъема.

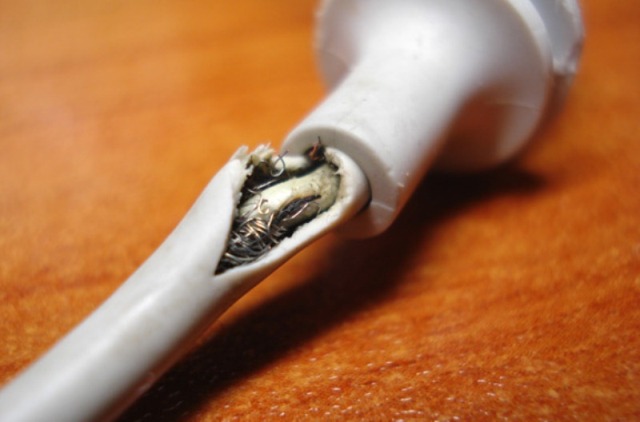

Наиболее распространенной неисправностью кабелей для мобильных телефонов является обрыв в нижней части штекера в телефонной розетке, поскольку эта область более подвержена изгибам.
В этом случае ремонт шнура включает в себя исправление изгиба. Это можно сделать с помощью электрической ленты или термоусадочной трубки. В качестве альтернативы поместите пружину биро в согнутую область. Или купите специальную защиту, подобную той, что вы видите на фотографиях ниже. Вряд ли это ремонт, скорее временное продление срока службы кабеля. Хотя если вы сделаете это заранее на хорошем кабеле, он прослужит дольше.
Лучшее решение — заменить штекер, но для этого вам понадобится паяльник с тонким наконечником и разборный разъем. Его распиновку можно увидеть на рисунке ниже.
Кабель для наушников
Кабель наушников выходит из строя аналогичным образом — чаще всего происходят обрывы возле штекера, а в случае с наушниками — реже возле самих наушников или микрофона. Лучший способ ремонта — отрезать провод длиной 5 см вместе с вилкой и припаять новую вилку.
Хотя на алиэкспресс можно найти десятки типов 3,5-мм штекеров, можно выделить три популярных и недорогих типа:
- Разборные, с резьбовыми соединениями и с пластиковыми корпусами. Резьба на них плохая, и пластиковый корпус начинает отходить.
- Имеются резьбовые соединения и металлические корпуса. Они имеют лучшую резьбу и подходят, если вам нужно только аккуратно открутить их один раз, а затем закрутить обратно.
- На складном пластиковом корпусе имеется застежка. Это выглядит эстетично, но лично мне после 5 попыток удалось припаять его с 1 раза. Либо пластиковый корпус не подошел из-за утолщения припоя на штекере, либо он треснул или выскочил, когда штекер был извлечен из гнезда. Хорошим вариантом является использование клея-расплава для подгонки.
При ремонте кабелей для наушников есть несколько нюансов.
1. Не забудьте надеть корпус вилки на шнур, прежде чем паять и что-либо делать. Этот совет смешон, но вам не будет смешно, когда придется все переделывать.
2. кабели для наушников и колонок в основном имеют голый лак, обычно красные и синие провода, соответствующие левому и правому каналам, также часто встречается непрозрачный лак с медным покрытием. Если жила покрыта изоляцией, общим проводником может быть экранирующая оплетка провода.
3. Если сердечник окрашен, как описано выше, то может возникнуть проблема с лужением. Это можно сделать тремя способами.
- Аккуратно соскоблите лак ножом или лезвием, но есть риск порезать сердцевину. Они состоят из проводов тоньше волоска.
- Возьмите немного олова из паяльника и окуните конец проволоки в ванночку с твердой канифолью. Это хороший метод, но он не всегда работает, и вам нужно освоить его, чтобы контролировать глубину лужения.
- Нагрейте конец проволоки на огне и сотрите краску тряпкой. Затем осторожно извлеките вьюна и консервы. Это хороший метод, но он требует навыка. 4.
4. Разъемы также должны быть предварительно лужеными. Часто это невозможно сделать, просто раскатав каплю припоя и канифоли. Помогает активный флюс (который может ухудшить надежность соединения, но не значительно в данном случае), или первоначальная шлифовка участка, который вы хотите паять, наждачной бумагой или напильником. Флюсы также могут быть полезны. Например, я использую зеленую пасту типа F-2000 для латания.
5. пайка и лужение могут быть опасны для разъемов, даже если они предназначены для таких соединений. Дело в том, что контакты штекера соединены один с другим, как трубка или телескоп, изолированные друг от друга материалом, похожим на пластик. При длительном нагревании он начинает плавиться, после чего отдельные части пробки начинают скручиваться и проворачиваться. Нормальная работа невозможна. Правильная пайка, в данном случае с активным флюсом, ускоряет процесс, хотя со временем она становится опасной для контактов. Вопрос в том, выживет ли гарнитура с таким тонким проводом, прежде чем контакт будет разрушен активными компонентами флюса.
Дорогие штекеры паяются хорошо, но имеет смысл устанавливать их только на дорогие наушники и просто на такую и жилу олова.
Ремонт проводов стиральных машин, микроволновых печей и другой бытовой техники в Наиболее часто неисправны провода этих приборов, часто выдергивают вилку из розетки.
Если холодильник, телевизор или компьютер чаще всего оставляют включенными в розетку надолго, то провода в стиральных машинах, микроволновых печах и кухонных комбайнах обычно подключают к розетке на длительное время. Как правило, они ломаются возле штекера, так как это наиболее подвижная область.
Лучшее решение — заменить заглушки, так как заводские заглушки обычно неразрушимы, и вам придется откусить сломанную часть заглушки и шнура — около 10 см — после отливки. Штекеры следует выбирать в соответствии с потребляемой мощностью и простотой конструкции.
У приборов, у которых вы складываете шнур и кладете его обратно на полку, например, у блендера или кухонного комбайна, он может переломиться в нижней части, где он входит в корпус, и в других местах.
Вы можете найти повреждение, постепенно сгибая и перемещая его по длине шнура. В этом случае вырежьте 10-20 см поврежденной части, соединения и жилы изоляции. Если после ремонта длина значительно уменьшилась, вставьте кусок провода аналогичного сечения.
Соединение выполняется с помощью сварки или обжима. Лучше не использовать многожильную проволоку в гибких подвижных тросах. В крайнем случае, используйте винтовые клеммы с предварительно залуженными концами провода.
Изоляция может быть выполнена с помощью изоляционной ленты или термоусадочной трубки. Последний вариант предпочтительнее, но лента со временем разматывается.
Ремонт проводов дрели и шлифовальной машины
Самая загруженная область этих инструментов — место входа шнура в тело. Часто шнур здесь усилен специальным кожухом, который предотвращает повреждение, но не спасает его.
Если включить дрель в розетку и нажать на кнопку, она не подает признаков жизни, но при перемещении шнура рукоятка начинает работать — проблема может быть в этом.
Вы должны снять дрель, поместить один щуп на вывод штекера, а другой — на один из проводов и провести тот же тест на втором проводе. Независимо от того, пищит датчик или нет, согните провод во всех подозрительных местах, и если есть повреждение, вы его услышите.
Ремонт буровой проволоки аналогичен первому — отрезать поврежденную часть или заменить всю проволоку.
В месте входа в корпус устройства имеется защитная гильза. Если нет возможности снять ее с отрезанной части и использовать повторно, то либо проложите ее в несколько слоев термоусадкой (до необходимой герметичности для входа в корпус), либо используйте провод-перемычку, отрезок шланга, гильзу от другого устройства и механизма аналогичного размера, или, на худой конец, трубную ленту.
Если дрель предполагается использовать с винтовыми зажимами для подключения силовых кабелей к внутренней цепи, не забудьте лудить или обжимать проводники. Многожильные провода не следует зажимать винтовыми клеммами, так как вы не получите хорошего контакта.
Аналогичным образом ремонтируйте шнуры фенов, утюгов и других ручных приборов. Исключение составляют утюги, которые имеют специальные тканевые плетеные шнуры для предотвращения трения между горячей подошвой и краем гладильной доски. Такие шнуры обычно продаются и заменяются целиком.
Ремонт удлинительных шнуров
Шнур или удлинитель — это удобное устройство, активно используемое в домах, на заводах и строительных площадках для прокладки от ближайшей розетки или электролинии до места, где необходимо подключить электроприбор.
В результате на него часто наступают, кладут на что-то и т.д. Это приводит к повреждению изоляции, обрыву или замыканию провода внутри кабеля и перегоранию вилки, розетки или предохранителя.
Если это произошло, необходимо отрезать часть кабеля и заменить его новым, как это было раньше. В качестве альтернативы можно соединить другие части.
Предупреждение.
Не делайте более 3-5 соединений и не превращайте удлинитель в гирлянду из отрезков. Это опасно и повышает риск того, что изоляция одного из соединений со временем износится и кого-нибудь ударит током.
Всегда изолируйте соединения с помощью термоусадочной трубки и трубной ленты. Это очень важно, поскольку кабель движется, и изоляция будет перетираться.
Ремонт кабелей в электропроводке
Независимо от того, проложена ли проводка внутри или снаружи, ее можно отремонтировать. Если он сломан — вы заменяете поврежденную часть или всю линию. Если изоляция повреждена, вы можете восстановить ее с помощью термоусадки, оболочки кабеля, изоляции и других изоляционных материалов.
Резюме
В части 1 Инструкции по эксплуатации силовых кабельных линий (линии до 35 кВ) сказано, что оболочка кабеля может быть отремонтирована с помощью термостойкой краски, ПВХ-трубки, липкой пленки, стеклотканевой ленты и т.д. Это означает, что все вышеперечисленные методы ремонта действительны и разрешены в соответствии с инструкциями.
Для ремонта кабелей и проводов в современных условиях наиболее подходящими являются трубки из ПВХ или термостойкие рукава из стекловолокна. Последний подходит для ремонта изоляции проводов вблизи нагревательных элементов, таких как утюги или бойлеры.
Это не означает, что изоляция совсем не подходит для ремонта электрических кабелей. Просто со временем она может распутаться, а тканевая лента впитывает влагу и не подходит для использования во влажных помещениях.
