Ip 6 8 степень защиты

Начнем с IP (степень защиты оболочки). IP в этом случае расшифровывается как Ingress Protection Rating либо рейтинг степеней защиты электрического оборудования от проникания жестких предметов и воды. Такая класификация присваивается в согласовании с интернациональным эталоном IEC 60529 (либо DIN 40050, ГОСТ 14254-96).

Маркировка степени защиты осуществляется с помощью интернационального знака защиты (IP) и 2-ух цифр, 1-ая из которых значит защиту от попадания твёрдых предметов (пыли), 2-ая — от проникания воды. Таким макаром код имеет вид IPXX, где заместо X находятся числа, или знак X, если степень не определена.

Защиту IPXX имеет достаточно огромное количество продуктов от телефонов до электроинструмента. Например, сертификацию IP-55 и IP-65 имеют некоторые светодиодные лампочки и электроинструменты, многие IP-камеры соответствуют эталону IP-66, некоторые современные телефоны пошли еще далее и сертифицированы по IP-67, а самыми крепкими оказываются фотоаппараты для экстремальных критерий – они, обычно, соответствуют IP-68. Эталон IP-69 (самый серьезный из вероятных) характерен в главном для проф исследовательского оборудования либо особых подводных корпусов.

1-ая цифра IPXX

Уровень Защита от сторонних предметов,
имеющих поперечник
Описание
Нет защиты
1 >=50 мм Огромные коже, нет защиты от сознательного контакта
2 >=12,5 мм Пальцы и подобные объекты
3 >=2,5 мм Инструменты, кабели и т. п.
4 >=1 мм Большая часть проводов, болты и т. п.
5 Пылезащищённое Некоторое количество пыли может просачиваться вовнутрь, но это не нарушает работу устройства. Полная защита от контакта.
6 Пыленепроницаемое Пыль не может попасть в устройство. Полная защита от контакта

2-ая цифра IPXX

Уровень Защита от Описание
нет защиты
1 Вертикальные капли Вертикально капающая вода не должна нарушать работу устройства
2 Вертикальные капли под углом до 15° Вертикально капающая вода не должна нарушать работу устройства, если его отклонить от рабочего положения на угол до 15°
3 Падающие брызги Защита от дождика. Вода льётся вертикально либо под углом до 60° к вертикали.
4 Брызги Защита от брызг, падающих в любом направлении.
5 Струи Защита от водяных струй с любого направления
6 Морские волны Защита от морских волн либо сильных водяных струй. Попавшая вовнутрь корпуса вода не должна нарушать работу устройства.
7 Краткосрочное погружение на глубину до 1м При краткосрочном погружении вода не попадает в количествах, нарушающих работу устройства. Неизменная работа в погружённом режиме не подразумевается.
8 Долгое погружение на глубину более 1м Полная водонепроницаемость. Устройство может работать в погружённом режиме
9 Долгое погружение под давлением Полная водонепроницаемость под давлением. Устройство может работать в погружённом режиме при высочайшем давлении воды.

Приобрести IP-камеру с защитой от воды и пыли
Приобрести телефон с защитой от воды и пыли
Приобрести фотоаппарат с защитой от воды и пыли
Приобрести флешку с защитой от воды и пыли
Приобрести светодиодную лампу с защитой от воды и пыли
Приобрести монтажный шкаф с защитой от воды и пыли
Приобрести электроинструмент с защитой от воды и пыли

Защита от механических воздействий IKXX

Перейдем к защите от механических воздействий. Она описана в эталоне IEC 62262:2002 "Степени защиты электрооборудования, обеспечиваемые оболочками, защищающими от наружных механических ударов (код IK)" и представляет собой две буковкы IK и число от 0 до 10 после. Чем больше число, тем лучше защищено устройство от ударов и повреждений.

Код IK Величина удара, против которой защищено устройство (в джоулях) Описание
IK00 Нет защиты против механических воздействий
IK01 0.15 Защита от объекта весом 200 г, падающего с высоты 7.5 см
IK02 0.2 Защита от объекта весом 200 г, падающего с высоты 10 см
IK03 0.35 Защита от объекта весом 200 г, падающего с высоты 17.5 см
IK04 0.5 Защита от объекта весом 200 г, падающего с высоты 25 см
IK05 0.7 Защита от объекта весом 200 г, падающего с высоты 35 см
IK06 1 Защита от объекта весом 500 г, падающего с высоты 20 см
IK07 2 Защита от объекта весом 500 г, падающего с высоты 40 см
IK08 5 Защита от объекта весом 1.7 кг, падающего с высоты 29.5 см
IK09 10 Защита от объекта весом 5 кг, падающего с высоты 20 см
IK10 20 Защита от объекта весом 5 кг, падающего с высоты 40 см
IK10+ 40 Защита от объекта весом 10 кг, падающего с высоты 40 см

Обычно, защитой от механических воздействий оснащаются внешние и антивандальные камеры видеонаблюдения.

Расшифровка степеней защиты IP

Расшифровка степеней защиты IP

Мы увидели, что, лицезрев обозначение степени защиты, к примеру, ip65, наши клиенты нередко задаются вопросом: «Что это означает?». Потому, мы приняли решение написать маленькую статью о степенях защиты, которые вы сможете повстречать в нашем магазине, их сферах использования, плюсах и минусах.

1 — Расшифровка степеней защиты IP

Мы увидели, что, лицезрев обозначение степени защиты, к примеру, ip65, наши клиенты нередко задаются вопросом: «Что это означает?». Потому, мы приняли решение написать маленькую статью о степенях защиты, которые вы сможете повстречать в нашем магазине, их сферах использования, плюсах и минусах.

2 — Что такое IP?

IP маркировка, которая расшифровывается как International Protection (Marking) и обозначает степень защиты устройства от наружных причин. Маркировка IP применяется для различного электрического оборудования, осветительных приборов, электрощитов, led лент и даже телефонов. Она указывается как IPXX, где XX – две числа.

1-ая цифра значит защиту от попадания жестких предметов, в т.ч. пыли. При всем этом чем выше степень, тем наименьшие по поперечнику предметы могут попасть вовнутрь устройства.

Уровень:

  1. Никакой защиты.
  2. Защита от предметов, поперечник которых более 50мм. К примеру, ваша нога никак не застрянет в таком устройстве.
  3. Защита от предметов, больше 12.5 мм в поперечнике. Приблизительно соответствует размеру пальцев.
  4. То же самое для предметов >2.5мм (к примеру, инструменты).
  5. Защита от предметов диметром >1 мм. (провода, болты)
  6. Устройство защищено от пыли, но некоторое ее количество может попадать вовнутрь. При всем этом работоспособность устройства из-за пыли не будет нарушена.
  7. Полная защита от пыли.

2-ая цифра показывает степень защиты от попадания воды:

  1. Никакой защиты (ожидаемо, правда?)
  2. Капли воды, падающие вертикально не нарушают работу устройства.
  3. Капли воды, попадающие на устройство под углом до 15 градусов, не мешают его работе.
  4. Защита от капель воды, падающих под углом до 60 градусов.
  5. Защита от брызг под хоть каким углом.
  6. Защита от водяных струй с любого направления.
  7. Защищенность от морских волн и водяных струй под давлением.
  8. Защищенность от воды, сохранение работоспособности при краткосрочном погружении на глубину до 1 метра (при всем этом работа в погруженном состоянии не подразумевается)
  9. Полная защита даже при погружении в воду на глубину более 1 метра. При всем этом устройство способно работать под водой.
  10. Защита от воздействия струй воды высочайшей температуры.

В нашем магазине вы встретите обозначения IP20, IP33, IP65, IP67 и IP68. Разглядим, для каких случаев подходит каждое из них.

3 — IP20

Это часто встречающаяся маркировка, которая значит защиту от попадания предметов поперечником более 12.5мм, и полное отсутствие защиты от воды. Ip20 – степень защиты обыденных интерьерных блоков питания, некоторых контроллеров, усилителей и LED лент.

Оборудование с защитой ip20 применяется снутри сухих помещений и не предугадывает даже применения на улице под козырьком. Но такая степень защиты позволяет здорово сберечь на цены производства, что положительно сказывается на стоимости. Так что, если для вас нужна интерьерная подсветка снутри помещения, то для вас подходят блоки питания со защитой ip20.

4 — IP33

Чуток наименее распространенная степень защиты, которой, в главном, соответствуют сетевые блоки питания и часть ленты. Сетевые блоки защищены своим пластмассовым корпусом с уплотнителями на швах, а лента – слоем лака, снижающим шанс того, что она выйдет из строя. Оборудование с таковой маркировкой защищено от попадания предметов поперечником более 2.5 мм и от брызг воды, падающих под углом до 60 градусов либо вертикально.

Лента и блоки с защитой ip33 также используются, в главном, снутри сухих помещений, но, по мере надобности, их можно, к примеру, протирать влажной тряпкой либо оставлять на влажной травке. Естественно, если такое оборудование попадет под проливной дождик либо свалится в воду, оно выйдет из строя.

5 — IP65

Такая степень защиты значит, что устройство стопроцентно защищено от попадания пыли и от струй воды под хоть каким углом. Со степенью IP65 выпускаются герметичные светодиодные ленты. Ленте такую защиту дает слой прозрачного силикона, покрывающий ее со стороны диодов. Он как незаметен, что если включить вблизи отрезки ленты IP20 и IP65, и глядеть на них под прямым углом к поверхности, то фактически нереально отличить их друг от друга (см. картину наверху статьи).

Ленту IP65 можно применять в ванной комнате, над раковиной либо, к примеру, в автомойке и в других местах, где может быть попадание воды. Внедрение на улице тоже, на теоретическом уровне может быть, но, на улице слой защиты силикона стремительно разрушается ультрафиолетовыми лучами. Многие наши клиенты предпочитают брать ленту IP65 вовнутрь помещений, ждя от нее большей надежности и долговечности, чем от ip33. Это, как ни удивительно, ошибка. Лента ip65 наименее долговечна, чем такая же лента ip33. Это просто разъясняется: дело в том, что силикон, защищающий диоды от наружных причин, перекрывает также отвод тепла по воздуху, что ведет к перегреву.

6 — IP67

Оборудование с защитой IP67 также на сто процентов защищено от попадания пыли, но защита от воды еще лучше: устройство сохраняет свою работоспособность даже после полного недолгого погружения в воду на глубину до 1 метра. При всем этом работоспособность во время самого погружения не гарантируется. С таковой степенью защиты делаются наши герметичные блоки питания.

Если в случае с герметичной лентой, степень защиты негативно оказывает влияние на долговечность, то в случае с блоками все напротив: герметичные блоки намного долговечнее собственных не защищенных аналогов. Они в состоянии работать по 5-7 лет при каждодневной эксплуатации.

7 — IP68

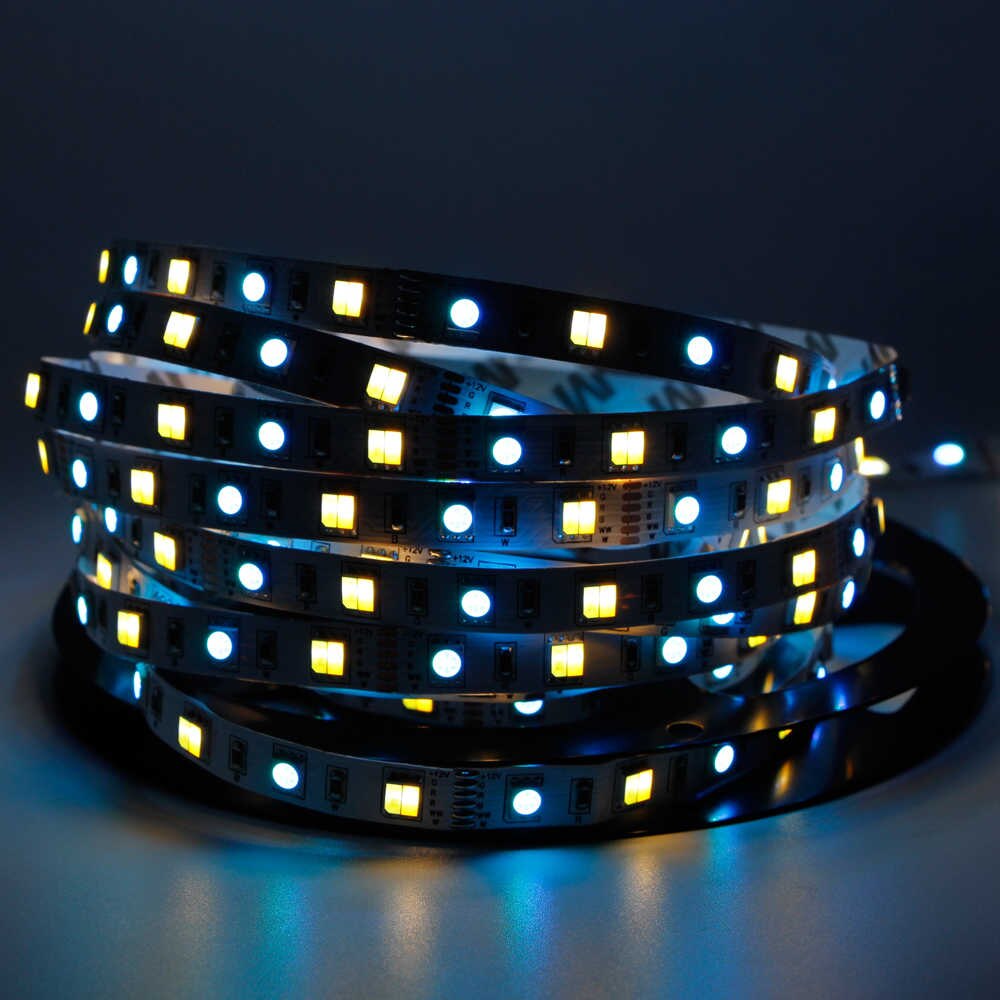

Самая защищенная лента в нашем магазине представлена со степенью ip68. Это светодиодная лента, на сто процентов защищенная от попадания пыли и воды. В отличие от ip67, эта степень защиты подразумевает неизменное внедрение устройства под водой на глубине даже более 1 метра. Светодиодная лента ip68 вроде бы вставлена в силиконовый короб, закрывающий ее базу и сами диоды со всех боков. Сначала и конце каждого отрезка – герметизирующая заглушка. Более распространенным примером Ip68 является лента 220v. Ее оболочка служит как защитой для самой ленты, так и для окружающих, предотвращая вероятное поражение электрическим током при конкретном контакте. Все же, ленты ip68 бывают и 12v. Они применяются в уличных вывесках, бассейнах либо для подсветки бортов катеров.

8 — Заключение

В заключение, хотелось бы сказать, что, если ваша лента вдруг пострадала от воздействия воды (все зависимости от степени защиты), еще не все потеряно!

  1. Выключите питание.
  2. Отнесите «пострадавшего» в сухое место.
  3. Дайте ленте просохнуть при комнатной температуре (ни при каких обстоятельствах не на батарее, ведь так вы испортите диоды от перегрева).
  4. Через некоторое количество дней, когда все точно высохло можно испытать опять подключить вашу ленту.

Если отключить питание довольно стремительно, то все должно получиться! Мы тестировали так ленту 5050, и она полностью работала через двое суток после «купания». Хотим для вас успешной и долгой эксплуатации нашего светодиодного освещения!

Расшифровка степени защиты (IP) и класса антивандальной защиты (IK)

В свойствах оборудования нередко встречается таковой параметр, как степень защиты оболочки (Ingress Protection Rating). Он может также называться "Пылевлагозащита", "Пылевлагоустойчивость" либо обозначаться другими синонимами.

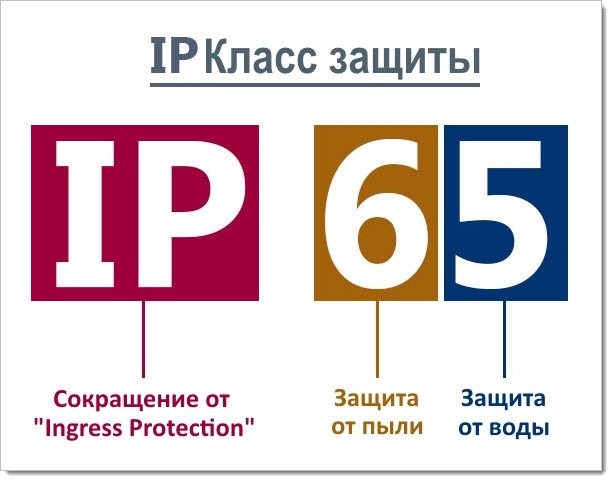

В сокращенном варианте класс защиты оболочки знаком фактически всем — это аббревиатура IP и две числа после нее: IP44, IP66, IP67 и т. д. 1-ая цифра обозначает степень защиты от пыли, 2-ая — защиту от воды.

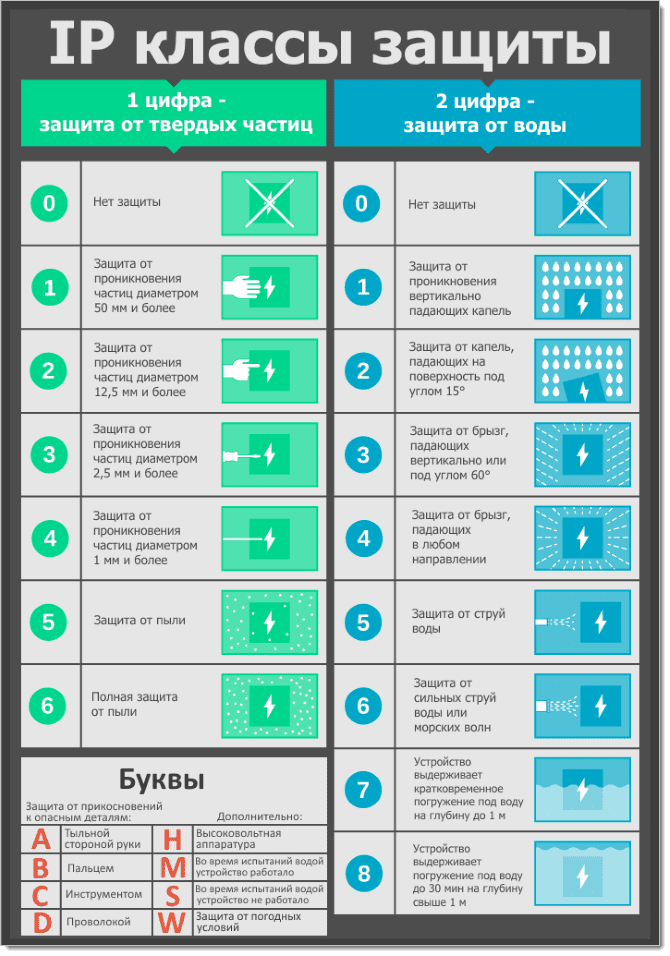

Публикуем инфографику, поясняющую разницу между различными классами защиты.

  • Защита от воды класса 3, на самом деле, значит защиту от дождика.
  • Защита класса 7 подразумевает, что даже если во время краткосрочного погружения в устройство попадет вода, это не помешает его работе.
  • Защита класса 8 подразумевает, что устройство будет работать в стопроцентно погруженном состоянии долгое время.
  • Если заместо какой-нибудь из цифр пишется X — это значит, что защита от данного воздействия не тестировалась.

Что означают буковкы?

Не считая цифр, обозначение степени защиты время от времени может содержать также и буковкы британского алфавита. Применяется такая дополнительная маркировка в 2-ух случаях:

1-ые 4 буковкы — A, B, C, D — созданы для отображения уровня защиты человека от прикосновения к небезопасным частям оборудования:

Они применяются в 2-ух случаях:

  • когда степень защиты от проникания жестких частиц вообщем не определялась, заместо нее стоит X, но необходимо показать уровень защиты от прикосновения к небезопасным частям оборудования;
  • когда степень защиты от проникания жестких частиц определен на сравнимо малом уровне (1, 2, 3), но при всем этом степень защиты от прикосновения к небезопасным частям ее превосходит.

Например, устройство имеет общий класс защиты корпуса от проникания частиц — 2. Это значит, грубо говоря, что под корпус не может попасть объект шириной с палец либо более. Но небезопасные части оборудования защищены дополнительно так, что к ним нереально прикоснуться ничем, крупнее нажимала отвертки (класс C) . В данном случае полное обозначение степени защиты получает дополнительную буковку C, так как степень защиты от прикосновений к небезопасным частям выше, чем общая защита корпуса от проникания.

2-ые 4 буковкы — H, M, S, W — созданы для вспомогательной маркировки таких особенностей оборудования как:

  • принадлежность к высоковольтной аппаратуре (H);
  • тестирование уровня защиты от воды (2-ая цифра в маркировке IP) при работающем устройстве (M);
  • тестирование уровня защиты от воды при неработающем устройстве (S);
  • наличие защиты от разных погодных критерий (W).

Класс антивандальной защиты — IK

Кроме систематизации степеней защиты оборудования от пыли и воды, есть также эталоны защиты корпуса от механического воздействия. Эта защита обозначается при помощи кода IK. В свойствах и описаниях ее в большинстве случаев именуют антивандальной.

В систематизации антивандальной защиты разница между классами — в величине энергии удара (в джоулях), прикладываемой для воздействия. Она складывается из веса молотка и высоты, с которой осуществляется удар, также в эталонах оговариваются дополнительные условия тестирования: материал, из которого сделан молоток, его тип и т. д.

Таким макаром, если вы сомневаетесь в точности описания стойкости оборудования к воздействию воды и пыли (рекламщики время от времени могут использовать неточные и гиперболизированные формулировки черт), просто поглядите на характеристику степени защиты.

Видео: Степени защиты IP — расшифровка. На примере STIEBEL ELTRON
