Глубина прокладки кабеля в земле

Отсутствие электропитания в дачных постройках доставляет массу неудобств. Часто к сети бывает подключён только сам дом, а вспомогательные постройки (баня, сарайчик, гараж) остаются без электроэнергии. Обычно, обладатели без помощи других подключают все помещения, предпочитая укладку проводов в траншее. Но, далековато не все знают, как проложить кабель под землёй на даче по всем правилам. Читайте до конца, и вы можете избежать нарушений либо ошибок при выполнении всех шагов работ.

Выбор метода проведения кабеля

Существует два метода соединения объектов электрическими проводами:

Воздушный. Применяется ряд опор, к которым последовательно прикрепляется провод от источника до участка ввода в помещение.
Подземный. Кабель укладывают в траншею и засыпают её грунтом.

1-ый метод существенно проще. Обычно, площадь дачного участка невелика, расстояния от источника энергии (дома либо внешнего электрощитка) не требуют установки столбов. Обычно прикрепляют крепления к стенкам зданий и этим ограничиваются. Но, целостность кабеля при таком методе прокладки всегда находится под опасностью. Сильный порыв ветра, падение деревьев, ремонтные работы могут стать предпосылкой разрыва либо отсоединения кабеля от щитка. Это может сделать серьёзную опасность для людей либо животных.

Не считая этого, нужно учесть специфику воздушного монтажа проводов. Приходится работать на высоте, часто в одиночку. Это могут для себя позволить не все обладатели дач, так как процедура довольно страшная, чреватая травмами либо более серьёзными последствиями.

Подземное размещение проводки позволяет исключить эти задачи. Единственные препядствия этого метода – огромные трудовые затраты и отсутствие осознания, как проложить кабель под землёй без ошибок. Общий порядок действий представляется довольно обычным, но, по ходу дела, юзеры нередко сталкиваются со сложностями. Как ни удивительно, больше всего вопросов появляется у людей, имеющих некоторую техно подготовку. Они понимают, что нужно соблюдать определённые правила, выдерживать расстояния, зазоры, соблюдать нормативные требования.

Основную сложность, которая появляется при подземной прокладке кабеля, представляют земельные работы. Если на участке имеются элементы благоустройства, постройки, насаждения, придётся выбирать очень удачный путь для трассы. Нужно скооперировать два требования:

Обеспечить наименьшую длину траншеи, дабы уменьшить трудовые затраты.
Сохранить в целости растения и элементы обустройства участка.

Поменять размещение зданий нереально, потому приходится прокладывать траншею между ними. Площадь участка в большинстве случаев занята растениями, потому обычно жертвуют одной-двумя грядками.

После того, как неувязка с трассировкой будет решена, появляется следующий вопрос – на какую глубину закапывать кабель электрический, дабы не разрушить другие виды проводов либо коммуникаций. Для участков, расположенных в зоне паводков, подтоплений либо с высочайшим уровнем грунтовых вод, этот вопрос очень важен. Укладывать кабель в воду нельзя, потому нужно точно знать глубину залегания водоносных пластов.

Ещё один принципиальный вопрос состоит в методе копания траншеи. Лучше применять технику, но, участок может быть не иметь места для прохода трактора. В таких критериях приходится копать вручную. Это проблемно, но можно пригласить помощников либо, в последнем случае, нанять пару рабочих и облегчить для себя задачку.

Основная причина выбора подземной прокладки кабеля заключается в надёжности и сравнительной дешевизне. Установка столбов просит больших издержек, как с денежной точки зрения, так и по объёму работ. Если даже собственные опоры не требуются, провисание и ветровая нагрузка в какой-то момент создадут условия для обрыва кабеля. Отлично, если он оторвётся со стороны источника. В неприятном случае вероятны ненужные последствия.

Главные требования к подземной прокладке кабеля

Некоторые источники советуют поначалу составить проект трассы и согласовать его с энергетиками. Но, это длинный и достаточно нудный процесс, без которого возможно обойтись. Длина траншеи, обычно, невелика, потому согласование станет лишней растратой времени.

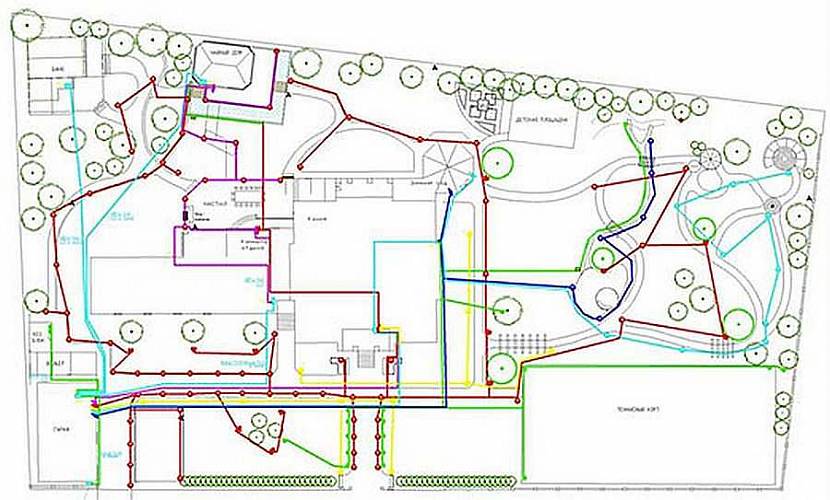

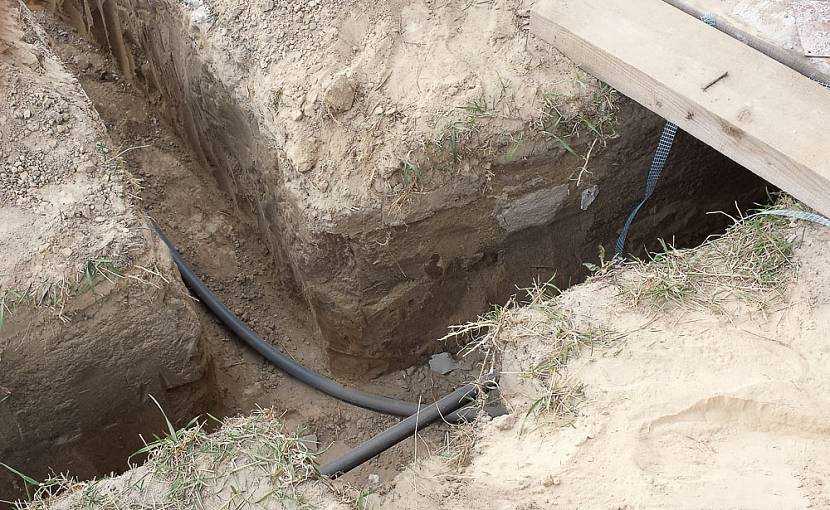

Перед тем, как проложить кабель в земле на даче, нужно составить план участка и отметить на нем все элементы благоустройства и трассу для кабеля. Обойтись без рабочего чертежа не получится, так как нужно соблюдать условия:

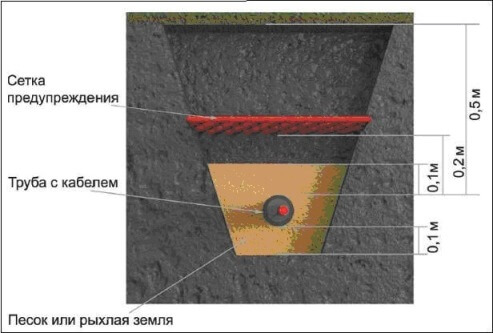

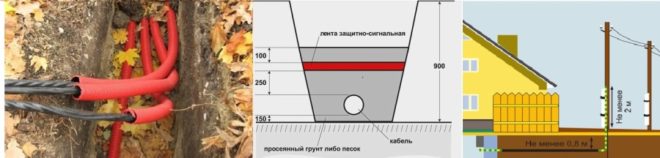

Глубина траншеи должна быть более 80 см. Если кабель упрятать в гофрированную трубу, можно уменьшить глубину до 50 см, хотя разница невелика.

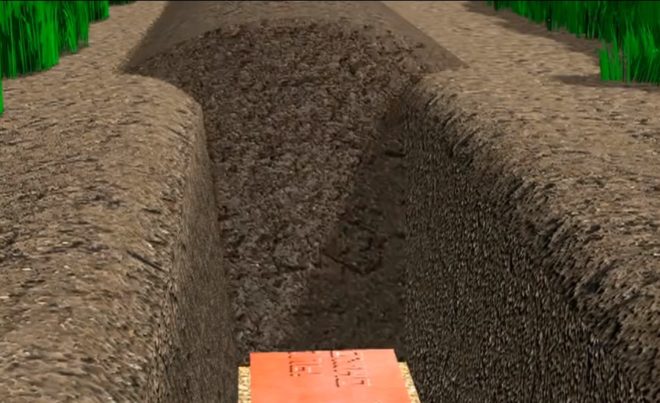

На деньке делается слой песочной засыпки шириной 10 см. Он кропотливо выравнивается и трамбуется.

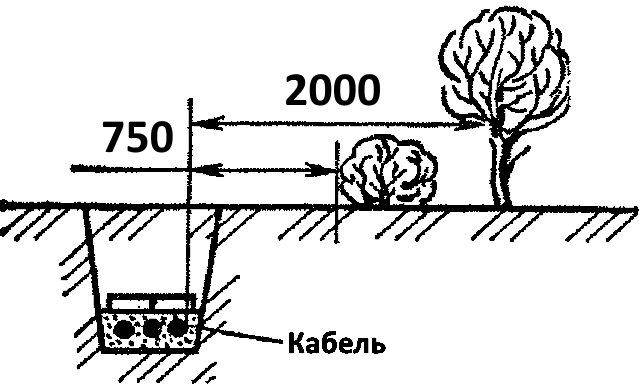

Трасса не должна перейти вблизи от растений либо других объектов. Расстояние между ними не должно быть меньше 1 м (рекомендуемое расстояние от деревьев – 2 м, а от кустарников – 0,75 м).
Расстояние от траншеи до канализации – 1 м, а до газопровода – 2 м (минимум).
Рекомендуется прокладывать прямую траншею. Если это никак не выходит, следует исключить резкие повороты.

Расстояние между другими кабелями либо коммуникационными линиями в грунте должно быть более 0,15 м.
Если в траншее находится несколько проводов различного типа и предназначения, между ними нужно обеспечить зазор 10 см.

Не считая этого, следует знать, как верно проложить кабель в земле на даче. Принципиально исключить натяжение провода. Его укладывают волнами, с маленькими извивами. Это дозволит восполнить термические расширения, подвижки грунта, другие воздействия. Если длины кабеля не хватает, укладка в натяг все равно не поможет, но возникнет опасность разрыва провода. Для выполнения ремонта придётся раскапывать траншею и повторно подключать кабель.

Перед тем, как проложить кабель в земле, нужно натянуть на него все дополнительные элементы – гофрированный шланг (рекомендуется), футляры для защиты от выступающих предметов. Вообще-то, их нужно удалить из траншеи, но время от времени это бывает нереально выполнить. Если о футляре запамятовали, либо во время укладки обнаружились ранее не известные выступы, можно применять кусочек асбоцементной трубы, разрезанной напополам в продольном направлении. Обе части надевают на кабель в подходящем месте и соединяют хомутом либо скотчем.

Плюсы и недочеты подземной прокладки

Преимуществами укладки кабеля в траншее принято считать:

Надёжная защита кабеля от наружных воздействий.
Отсутствие на участке дополнительных частей – столбов, опор и иных конструкций.
Не нужна уход либо сервис.
Вес и размер кабеля не имеет значения, нет нужды учесть несущую способность опор и ветровую нагрузку.
На виду нет никаких проводов, при отсутствии ошибок срок службы кабеля составит многие годы.
Верхний слой земли подходящ для посадки огородных растений.
Все расходы разовые, в отличие от воздушного метода, где повсевременно нужна ремонт опор либо замена повреждённого кабеля.

К недочетами подземной прокладки относятся:

Необходимость создавать земельные работы, время от времени вручную.
Нужно учесть массу нормативных значений. А именно, следует знать, на какую глубину закапывать электрический кабель в личном доме.
Зрительный контроль за состоянием кабеля отсутствует.
Есть возможность деформирующих воздействий земельных пластов, либо проникания воды.
По мере надобности ремонтных работ, приходится практически на сто процентов повторять функцию укладки.

Невзирая на некоторые недочеты, подземная прокладка считается более комфортным и неопасным вариантом.

Как проложить кабель в траншее под землей согласно правилам

При электрификации дачного участка хоть какой владелец задается вопросом: какой способ прокладки кабеля избрать – воздушный либо подземный. Невзирая на то, что протягивание электрических коммуникаций по воздуху обходится несколько дешевле и кажется более обычным, чем прокладка кабеля под землей, оно имеет ряд недочетов. Так, если объекты находятся друг от друга на солидном расстоянии, пригодится устанавливать дополнительные столбы. Нависание проводов над головой также не доставляет наслаждения. Потому почти всегда люди останавливают выбор на подземном методе. В этой статье мы разберем, как должна выполняться прокладка кабеля в траншее, и каковы особенности выполнения этой работы.

Правила и разработка укладки подземных электрических коммуникаций

Укладывать электрический кабель в земле нужно в согласовании с требованиями Правил устройства электроустановок, за ранее составив схему прокладки. Если получится проложить трассу по прямой, это дозволит обойтись наименьшим количеством электропровода, но часто выполнить это нереально. Ниже приведены главные правила прокладки кабеля подземным способом:

Пытайтесь, дабы трасса не проходила около огромных деревьев, идеальнее всего, дабы это расстояние составляло как минимум 1-1,5 метра.

Не прокладывайте электропровод через зоны завышенной нагрузки. Такими могут быть площадки для парковок, пешеходные дорожки либо места, созданные для подъезда машины ассенизаторской службы. Обычно их обходят по периметру, но если выполнить этого не выходит, то проводник укладывают снутри особых защитных футляров, которые представляют собой кусочки труб, сделанных из ПНД либо металла.

Читайте по теме: Неизменный ток и переменный разница

Эти приспособления применяются также в местах, где траншея пересекается с водопроводными и газовыми магистралями. Укладывается защитный футляр и там, где нереально заглубить кабель хотя бы на 0,5 метра либо убрать с трассы большие и твердые предметы.

При прокладывании траншеи вдоль фундамента нужно выдерживать расстояние между ними от 0,6 м. При несоблюдении этого требования даже малозначительный сдвиг грунта либо фундамента может привести к повреждению электрической полосы.
Не следует допускать скрещения укладываемого провода с другими. Если это нереально, то оба кабеля нужно поместить в защитный футляр и пустить один кабель над другим. Расстояние между ними должно составлять от 15 см.

Если футляр обязан иметь значительную длину, его сваривают из нескольких кусков труб.

Характеристики траншеи для укладки электролинии

Определившись со схемой прокладки, необходимо выкопать траншею, придерживаясь при всем этом следующих размеров:

Глубина прокладки кабеля должна составлять 0,7-0,8 м.
Если укладывается один проводник, то ширина траншеи, использующейся для прокладки кабеля, должна составлять 0,2-0,3 м; если же прокладываемых электропроводов два и поболее, нужно рассчитывать ее таким макаром, дабы между нитями, проходящими по дну, было как минимум 0,1 м.

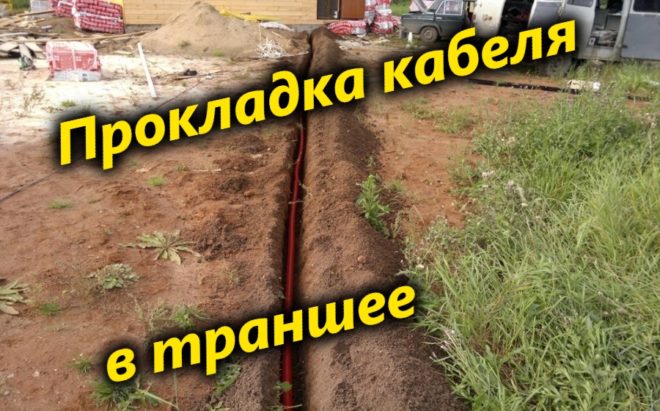

Порядок и характеристики подземной укладки кабеля на видео:

Порядок прокладки кабеля в земле

Выкопав траншею, необходимо:

Убрать из нее корешки, камешки и другие предметы с жесткими и наточенными краями, по другому при укладке они могут стать предпосылкой повреждения изоляции.
Выровнять дно, а потом утрамбовать. Безупречной ровности добиваться необязательно, главное – дабы не было резких перепадов.
Засыпать дно песком и разровнять таким макаром, дабы толщина слоя составляла примерно 0,1 м. Подойдет обыденный карьерный песок из котлованов, но в нем не должно быть сторонних предметов, способных разрушить электрокабель, потому перед засыпкой он должен быть просеян. Дабы на деньке не было очевидных неровностей, этот материал после засыпки в траншею тоже необходимо утрамбовать.

Оглядеть изоляцию электропроводов для выявления вероятных повреждений. Если есть возможность, прозвонить их мегаомметром, дабы проверить на обрыв (за неимением этого устройства можно пользоваться обыденным мультиметром). Найдя повреждения, их необходимо заделать.

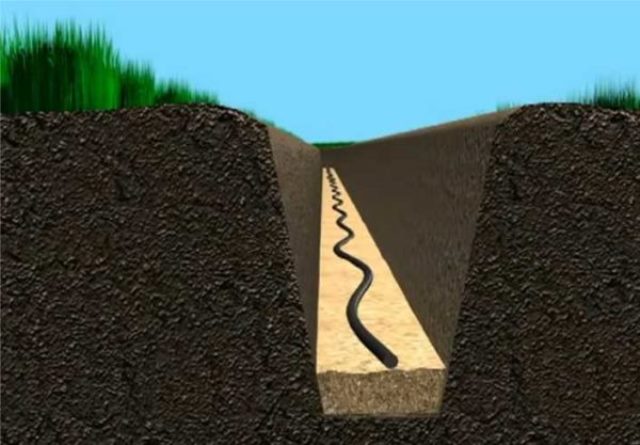

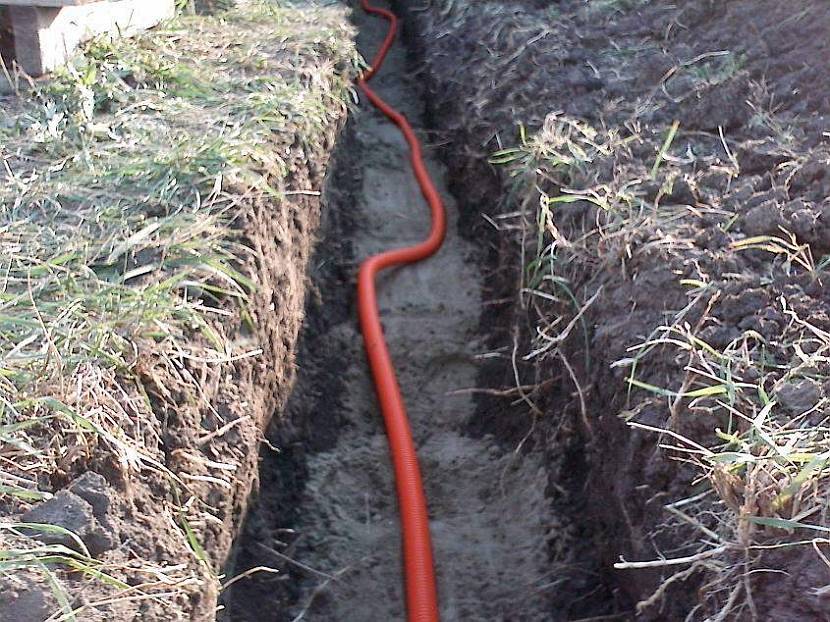

Уложить кабель на песочное дно траншеи легкими волнами, без натяжки.

В тех местах, где нужно, защитить проводник футлярами.

Зарисовать план прокладочной трассы, отметить на нем ориентиры и расстояния до объектов – это упростит в предстоящем ремонтные работы, если в них возникнет необходимость.
Засыпать уложенный электрокабель сверху песком, также за ранее просеяв материал. После чего песочный слой (примерно 0,1 м), необходимо утрамбовать ногами.
Следующим слоем насыпать ранее вынутый грунт, также удалив из него небезопасные для проводки предметы, выровнять и утрамбовать. Толщина этого слоя должна быть равна 0,15-0,2 м.
Потом канава на сто процентов засыпается землей несколько выше уровня поверхности. Это необходимо для того, дабы после естественного уплотнения и оседания земли на месте укладки не образовалось ложбинок.

После выполнения перечисленных шагов линию можно подключить к нагрузке, за ранее прозвонив ее для проверки на целостность.

Сейчас вы понимаете, как проложить кабель в земле с соблюдением установленных норм. Дальше мы разглядим несколько аспектов, касающихся этой работы.

Какой проводник лучше применять для монтажа подземных электрических линий?

Установка подземной электролинии просит больших издержек сил и времени. Дабы не страдать в предстоящем с неизменным ремонтом, лучше сходу избрать высококачественный провод, который в протяжении длительных лет сумеет исправно делать свое предназначение. Потому к вопросу подбора кабеля, который будет применен для прокладки под землей, следует подойти с наибольшей ответственностью.

Используя бронированный кабель от надежного производителя, можно не колебаться в его исправной и долговременной работе. Но цена такового проводника довольно высока, и если человек не может для себя позволить такую покупку, он употребляет обыкновенные провода марки NYM либо ВВГ. Дабы повысить надежность таких линий, следует применять двустенный гофрированный шланг ДКС, в который помещается электропровод на всем его протяжении.

В местах, где возможность повреждения проводки из-за огромных нагрузок довольно высока, рекомендуются защитные футляры. Эти приспособления защитят токоведущие жилы, приняв на себя огромную часть нагрузок. При прокладке нескольких кабелей любой из них должен быть оснащен отдельным футляром.

Прокладка электролиний снутри гофрошланга либо труб имеет дополнительное преимущество, заключающееся в легкости замены кабеля. Если старенькый провод пришел в негодность, довольно вскрыть концы трассы и привязать к концу нерабочего кабеля новый. После чего неисправный проводник растягивается наружу, а новый устанавливается заместо него. Естественно, это может быть только в этом случае, если долгое время нахождения в земле не привело к разрушению защитных приспособлений.

Кусковое соединение

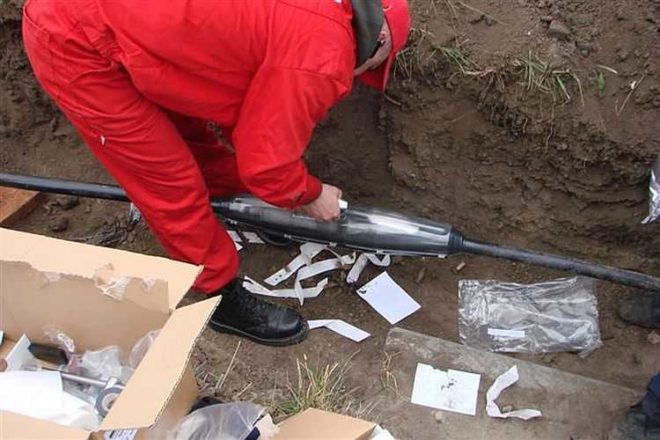

Для прокладки лучше применять цельный кабель, но если нет способности отыскать отрезок провода подходящей длины, соединять два провода лучше на поверхности земли, снутри герметичной монтажной коробки. Такое соединение просто обслуживать, а по мере надобности – переделывать. Помещать его в самодельную муфту и закапывать в землю не рекомендуется – контакт будет стремительно нарушаться, и для его восстановления траншею всякий раз придется раскапывать.

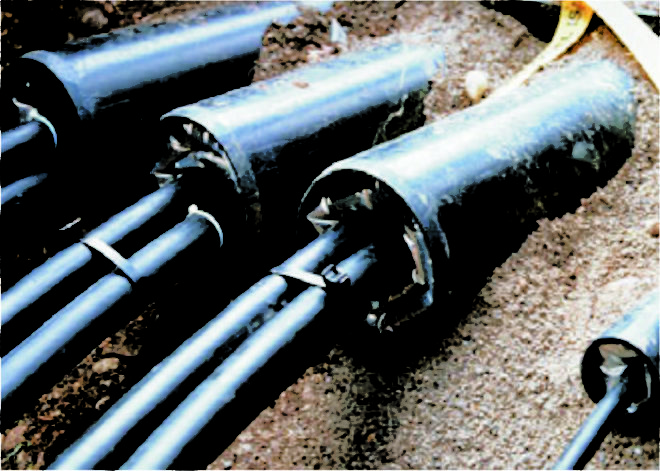

Для сопоставления на видео показано изготовка настоящей муфты, которую можно прятать под землю:

Ввод проводки в дом

Прокладывая кабель под землей на даче, нужно учитывать, что при вводе проводника в сооружение (дом либо другую постройку) нельзя пропускать его под фундаментом. Обычно при строительстве в фундаментную ленту встраивается закладная – отрезок трубы, выступающий наружу на несколько см, в который можно просто просунуть электропровод.

Если же закладная не была изготовлена в процессе строй работ, в фундаменте нужно просверлить дыру, в которую потом вставляется и фиксируется труба.

Время от времени обладателям дома с цельным фундаментом не охото сверлить базу для установки закладных. Выход в данном случае таковой: кабель просовывается вовнутрь железной трубы и подымается вдоль стенки сооружения на определенную высоту (как правило это уровень, на котором делается установка вводного шкафа). На этой отметке в стенку замуровывается закладная, через которую провод заводится в дом.

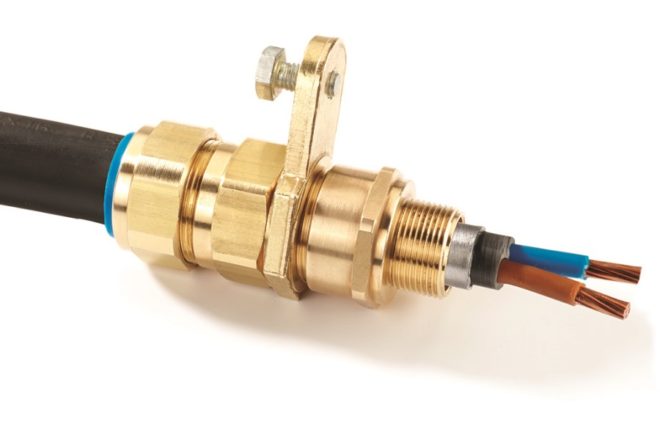

Если в качестве проводника применяется бронированный кабель, то его оболочка должна быть заземлена. Выполнить это можно, приварив либо припаяв к ней изолированный провод, который в электрическом щите необходимо завести на «ноль».

Третировать этим не следует, по другому, если фазу пробьет, она попадет на бронированную оболочку, дотронувшись до которой, человек получит сильный удар электротоком, и отлично еще, если дело не завершится гибелью пострадавшего. Если же верно заземлить броню, то при пробое сработает автоматический рубильник, отключив подачу тока до устранения проблем.

Особенности зимней прокладки подземных электролиний

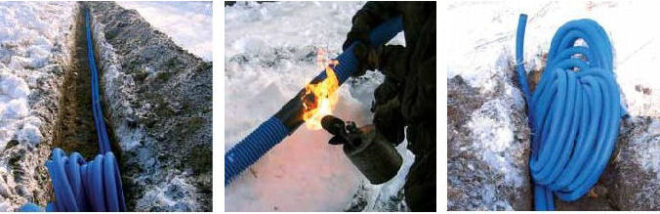

Если происшествия таковы, что заниматься этой работой приходится в критериях низкой температуры, то при ее выполнении нужно учесть несколько советов:

Перед укладкой проводника в траншею его нужно согреть в теплой комнате. Можно выполнить это резвее, воспользовавшись трансформатором, но только в этом случае, если вы обладаете способностями и опытом таковой работы.
Теплый кабель необходимо уложить в траншею. Работать при всем этом следует стремительно, дабы не дать ему промерзнуть. Если температура на улице – 15-20 градусов ниже нуля, то на укладку отводится менее получаса. Если мороз еще посильнее, установка силовой полосы создавать нельзя.

Допускается прокладывать подземную линию без обогрева в нижеперечисленных случаях:

1. Если применяется электрокабель высокого давления, а температура воздуха равна -5 градусов и выше.
2. Если применяется провод с обычной изоляцией, а температура воздуха равна -7 градусов и выше.
3. Если применяется проводник с изоляцией из резины либо ПВХ, а температура воздуха не ниже -15 градусов.
4. Если жилы изолированы полиэтиленом либо резиной, а не считая того, имеют дополнительную оболочку из свинца.

В этой статье мы тщательно разобрались с вопросом, как проложить кабель под землей и каковы особенности этой процедуры в разных критериях. Работа эта, невзирая на трудозатратность, не является очень сложной с технической точки зрения. Самое главное – учесть требования ПУЭ и изложенные в этом материале советы.
