Бойлер в личном доме своими руками

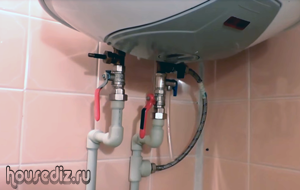

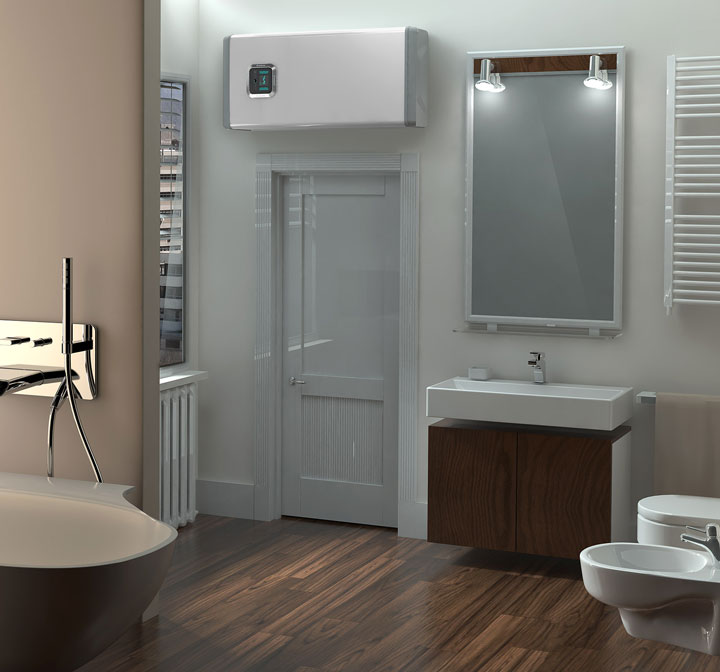

бойлер горизонтальный в ванной комнате над дверью

Для комфортабельного проживания в доме, когда охото повсевременно воспользоваться жаркой водой, а не зависеть от ремонтного графика монополистов, способных отключить эту воду на неведомое количество дней, многие думают о приобретении бойлера.

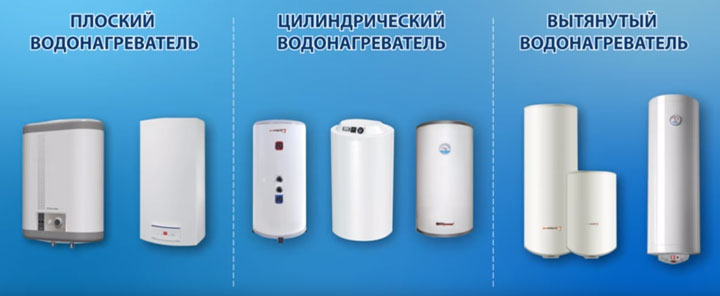

разновидности бойлеров

В большинстве случаев выбор падает в сторону накопительного водонагревателя. Они бывают различных компаний Аристон, Дражице, Бакси и т.д., форм и конструкций — плоскими, цилиндрическими либо вытянутыми.

Установка труб холодной и жаркой воды у них может и отличаться, но подключаются в сеть 220В все они однотипно.

Многие неверно считают, для того дабы подключить бойлер, довольно вставить вилку в розетку и о большем не волноваться. Но запамятывают, что конкретно в бойлере, в случае нарушения изоляции, через воду может произойти конкретный контакт электричества с человеком.

На что следует направить повышенное внимание при подключении бойлера:

  • выбор сечения питающего кабеля (находится в зависимости от мощности бойлера)
  • выбор автоматического выключателя для питания эл.сети бойлера
  • выбор розетки

Выбор кабеля и автомата

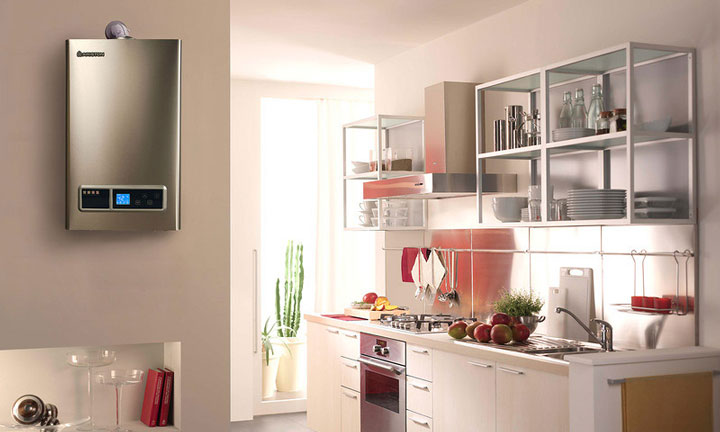

водонагреватель установленный на кухне

При ремонте в новых квартирах, на бойлер обычно проводят отдельную проводку конкретно от щитка. Если же вы желаете подключить бойлер к старенькой общей проводке, на которой уже подключено несколько розеток, непременно удостоверьтесь, что она выдержит мощность бойлера.

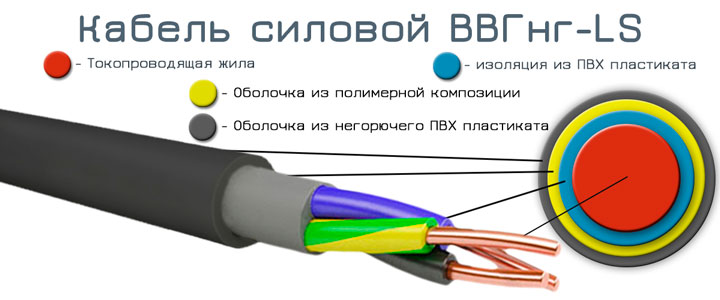

vvgls

Почти всегда, при мощности до 3,5квт, проводка должна быть выполнена 3-х жильным медным кабелем ВВГнГ-Ls, сечением более 2,5мм2.

Трехжильный кабель нужен для того, дабы обеспечить постоянную связь с заземлением.

Автомат подключения бойлера выбирайте двухполюсный. Номинальный ток автомата 16А (довольно при мощности бойлера до 3,5 кВт).

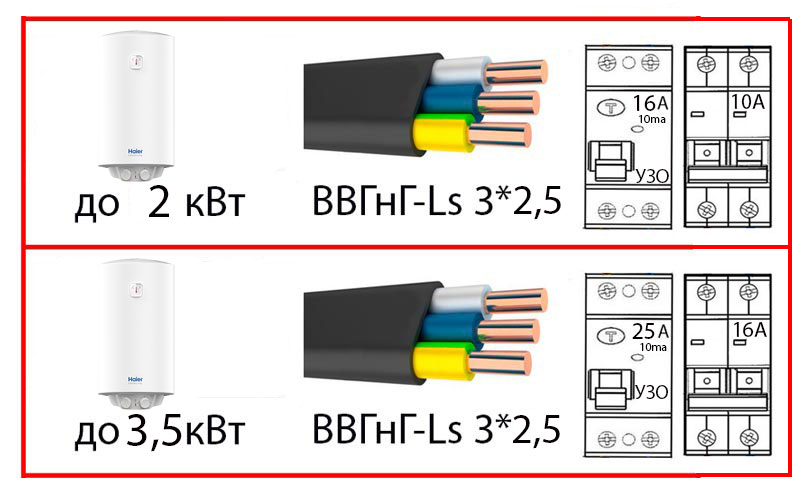

какой кабель и автомат выбрать для подключения бойлера и водонагревателя

При нагрузке до 2кВт подойдет автоматический выключатель с номинальным током 10А.

Подключение от розетки либо впрямую

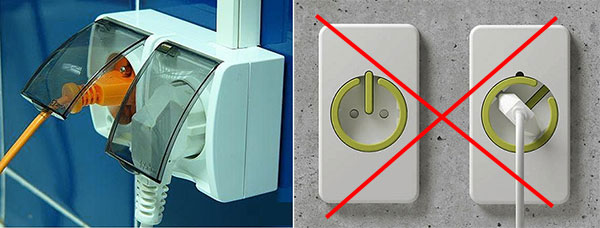

какую розетку использовать для подключения бойлера

Если бойлер подключается от розетки, то розетка обязана иметь степень защиты IP44. Это розетки для помещений с завышенным уровнем влажности.

111_roz

Запомните, что розетку в ванной можно располагать исключительно в определенных местах. И есть зоны где это делать категорически запрещено. Подробнее об это можно прочитать в статье "Розетка в ванной комнате — 5 правил размещения".

Хотя многие и выступают противниками подключения электронагревателей через розетку, но только таким макаром можно обеспечить видимый разрыв проводников (фазы и ноля) при выключении, как того и требуют правила техники безопасности.

А еще у тех водонагревателей, что вначале идут с вилками в комплекте, если их отрезать, время от времени можно лишиться гарантии. Потому читайте аннотацию.

Если в ней написано, что данный бойлер можно подключать 2-мя методами

  • и через штатный шнур питания

то тут гарантии вы не лишитесь.

К тому же по мере надобности демонтажа аппарата со стенки, при наличии вилки, для вас не будет нужно вызывать электрика для его отключения от питания. Вынул вилку, снимай, переставляй, делай что хочешь.

подключение бойлера напрямую к электрощитку без розетки

Массивные бойлеры выше 3,5квт, следует подключать только впрямую через автоматический выключатель, розеточное подключение тут не допустимо.

Кабель необходимо заводить так, дабы не было пересечений с водопроводными трубами и местами грядущего крепежа нагревателя.

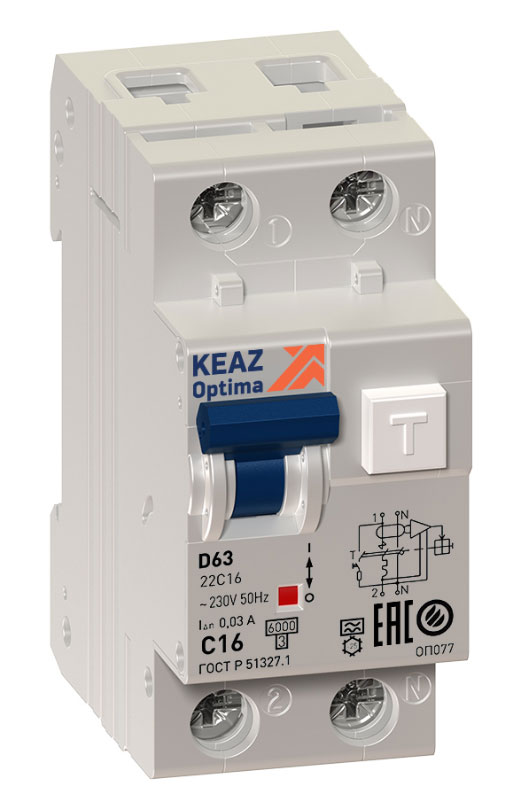

дифференциальный автомат КЕАЗ российский

В питающей полосы бойлера неотклонима установка УЗО — устройства защитного отключения. Его по току выбирайте на один порядок выше, чем ток автомата.

Ток утечки для УЗО – 10мА либо 30мА.

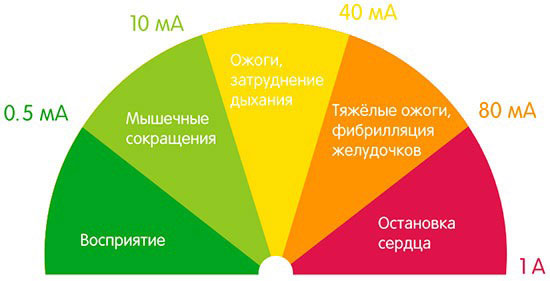

Deystvie_toka

Почему лучше 10мА, а не больше, можно осознать из вот этой таблички воздействия тока на человеческий организм:

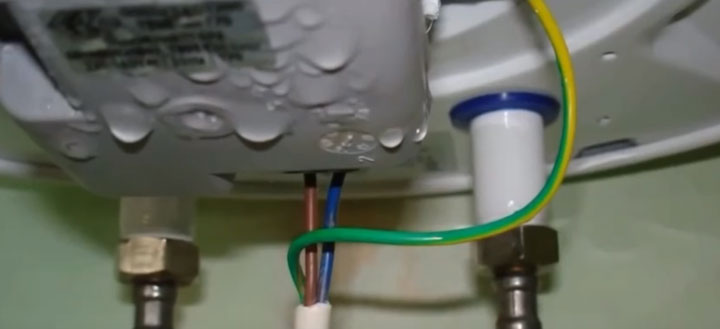

конденсат и влага в местах подключения электричества у бойлера срабатывает УЗО

Значимый минус тут, что на 10мА защита может неверно срабатывать. В особенности если у вас водонагреватель висит уже не 1-ый год и в местах подключения клемм часто появляется вот таковой конденсат и влага.

Как проверить неверное это срабатывание либо неисправен сам ТЭН? Для этого воспользуйтесь мультиметром.

проверка утечки на бойлере выбивает узо

Выключаете питающий автомат либо вытаскиваете вилку с розетки и отсоединяете штатное заземление с корпуса титана.

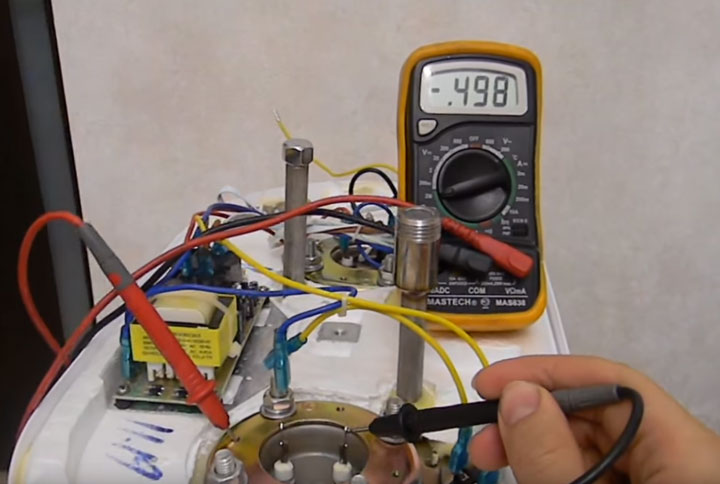

Потом снимаете клеммные зажимы с самого тэна, и при помощи щупов измеряете сопротивление между корпусом бойлера и нагревательным элементом.

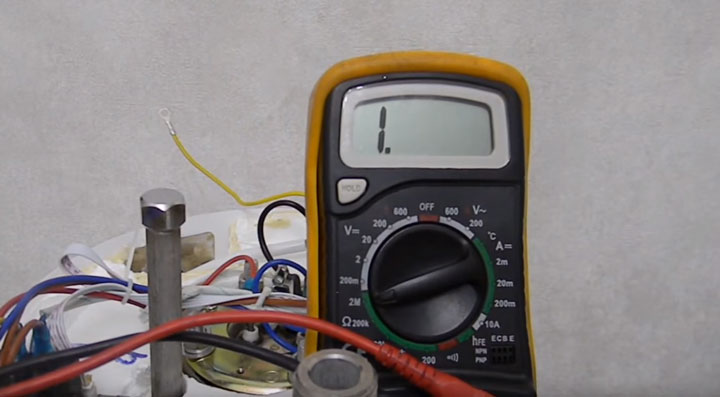

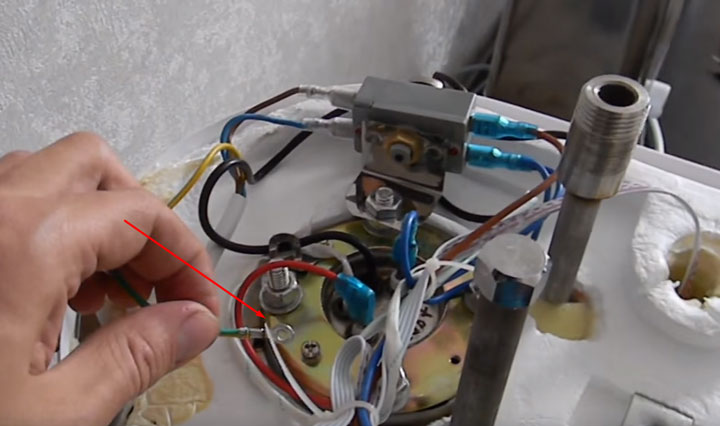

проверка работоспособности ТЭН в титане

При исправности тэна, показания на дисплее мультиметра должны стремится к бесконечности, другими словами быть приблизительно вот такими:

как определить почему выбивает узо проверка тэн на водонагревателе

При пробое и повреждении нагревателя они будут или нулевыми, но в большинстве случаев могут составлять несколько сотен и даже килоОм. На рисунке ниже конкретно таковой вариант ~ 500кОм.

встроенное узо на 15мА на вилке водонагревателя

Очень нередко, в почти всех последних моделях бойлера, УЗО с током утечки на 15мА уже идет интегрированным в кабель для подключения к розетке. В данном случае устанавливать дополнительный аппарат защиты от тока утечки в щитке может и не потребоваться.

Но не запамятовывайте, что такое встроенное УЗО будет защищать от утечки только при повреждении в самом нагревателе, но никак не защитит вас при неисправности конкретно в розетке либо питающей проводке до нее.

Как отыскать такие и другие подобные неисправности и к чему это может привести, можно ознакомиться в статье ”Бьет током в ванной. 5 обстоятельств и что делать?”

А что делать, если вы не спец в электричестве и сами не сможете либо не желаете лезть в электрощиток, чтобы смонтировать там все требуемые аппараты защиты. Но при всем этом обезопасить себя все равно необходимо.

Самый обычной вариант — это покупка УЗО розетки.

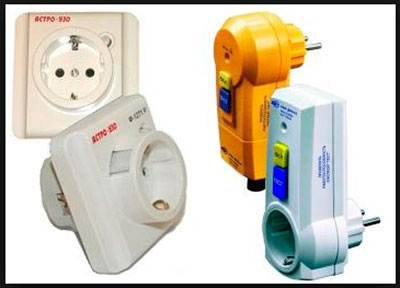

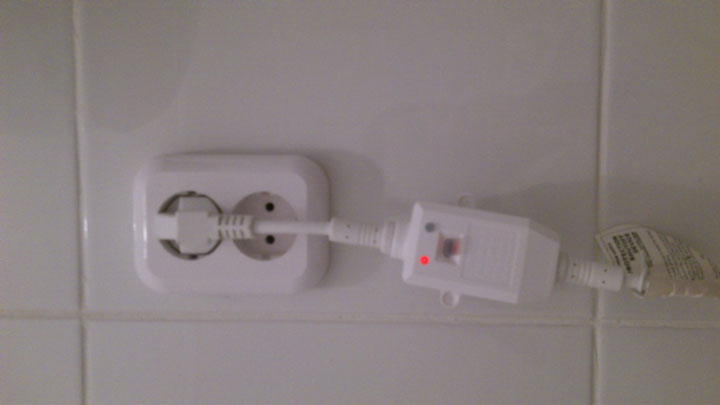

переносное УЗО в розетку

Включаете ее в существующую розетку в ванной, а уже через нее втыкаете вилку от шнура бойлера.

Будет ли срабатывать устройство защитного отключения на бойлер, если у вас нет заземления? Будет. Эти две системы при работе вкупе призваны дополнять друг дружку.

В случае утечки тока на бойлере без заземления, аппарат защиты отработает только тогда, когда вы конкретно прикоснетесь к баку либо к воде из него (при включенных ТЭНах).

А если есть заземляющий проводник, то УЗО отработает сходу после подачи напряжения на титан, не дожидаясь вашего касания. Вот и вся разница.

Схемы подключения

схема подключения бойлера

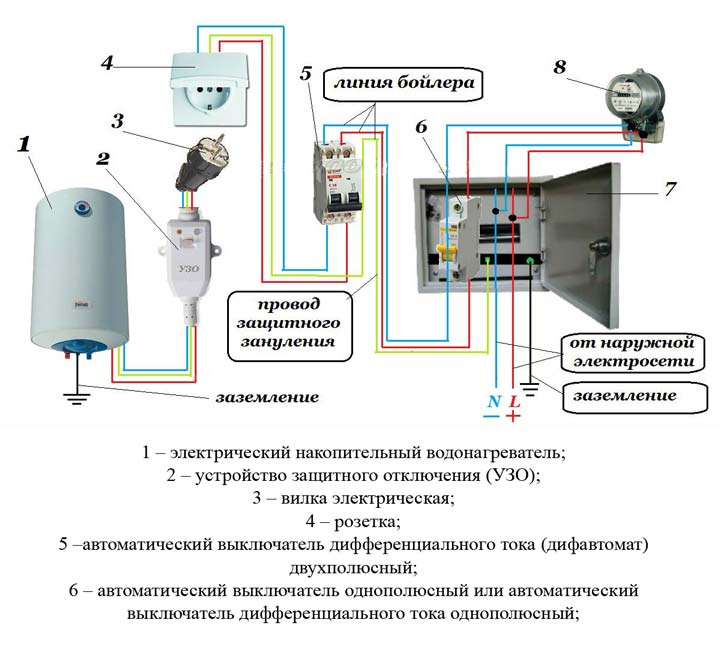

Схема подключения бойлера через розетку:

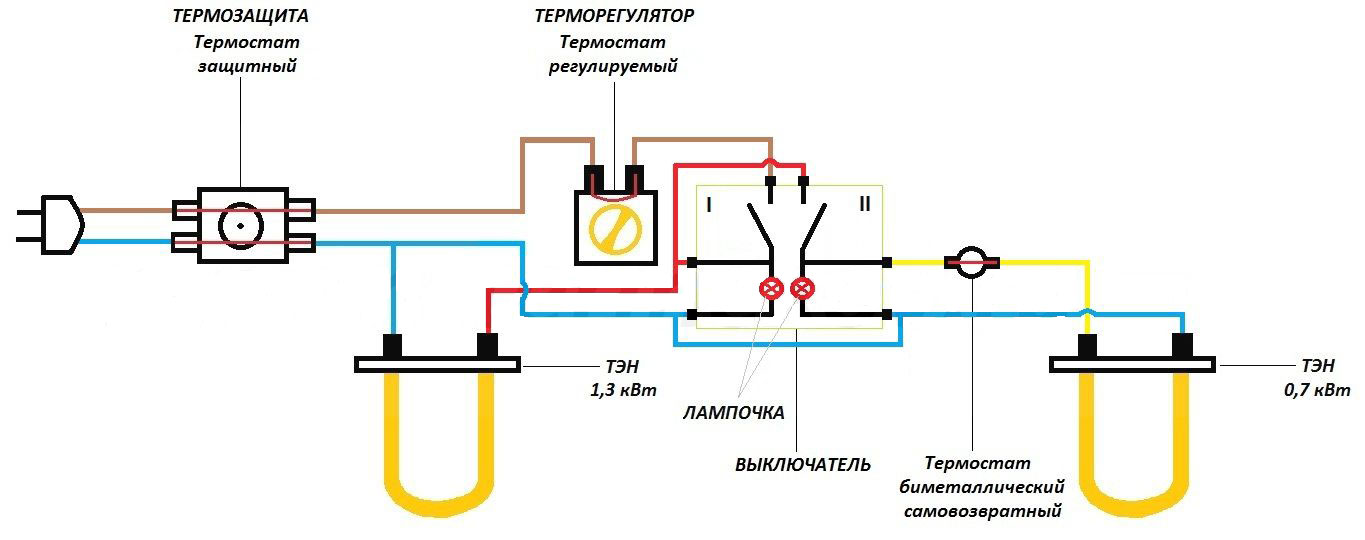

Электрическая схема водонагревателя:

электрическая схема водонагревателя

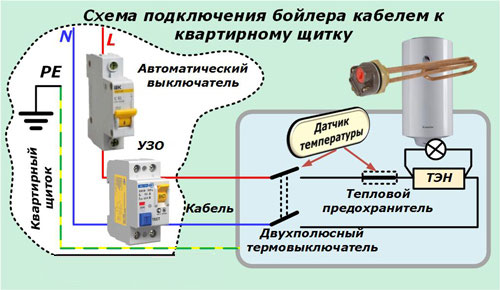

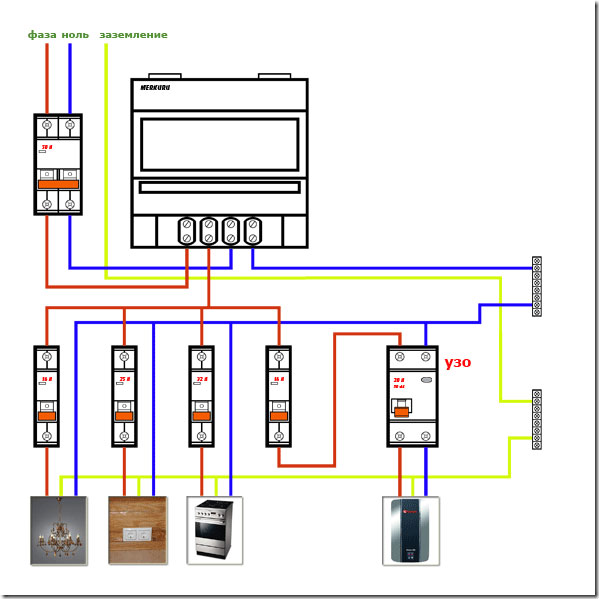

Условная схема без розетки впрямую с щитка:

схема подключения титана напрямую

Ошибки при подключении и эксплуатации

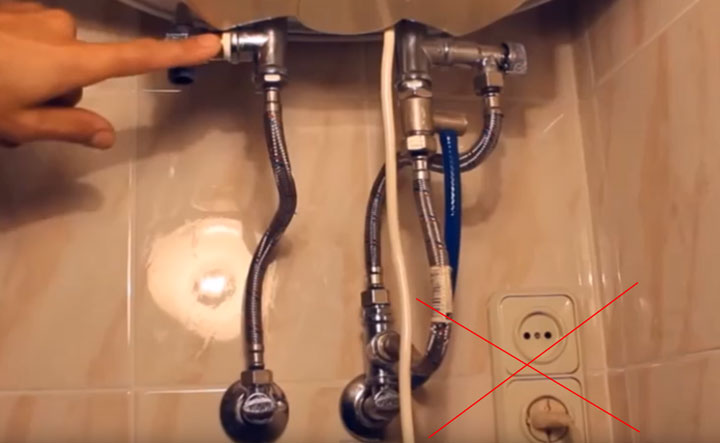

  • установка розетки конкретно под самим бойлером

нельзя размещать розетку на водонагреватель под бойлером

Делать этого категорически нельзя. Розетки должны быть вынесены в сторону от нагревательного устройства и расположены выше смесителей. Не запамятовывайте о предохранительном клапане и вероятных протечках.

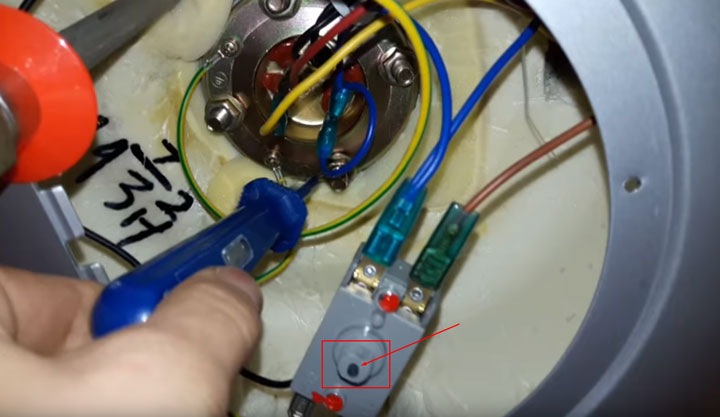

кнопка термостата в бойлере почему не включается

Клапан сработает как последняя ступень защиты, если термостат отказал. Кстати термостат необходимо инспектировать прежде всего, когда лампочка на панели не светится, и тэны не греют. Смотрите в каком положении кнопка на элементе, она может быть "выбита".

  • нередкой ошибкой при подключении аппарата впрямую в розетку, является желание отключить устройство методом выдергивания вилки в тот момент, когда вода еще не нагрелась и нагреватель все еще работает

Если его мощность добивается 3,5кВт, то при таком разрыве контактов может появиться искрение, с образование дуги. А так как ванная это помещение с завышенной влажностью, последствия могут быть не прогнозируемыми.

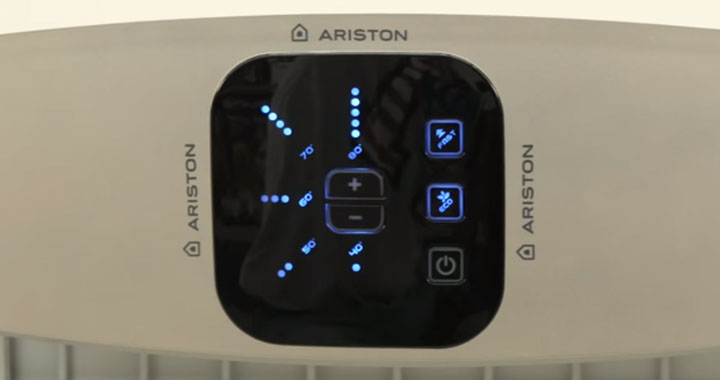

панель управления водонагревателя

Потому всегда, до того как вынуть вилку отключайте нагрузку штатными устройствами управления на самом бойлере.

  • нельзя включать в сеть пустой бойлер без воды

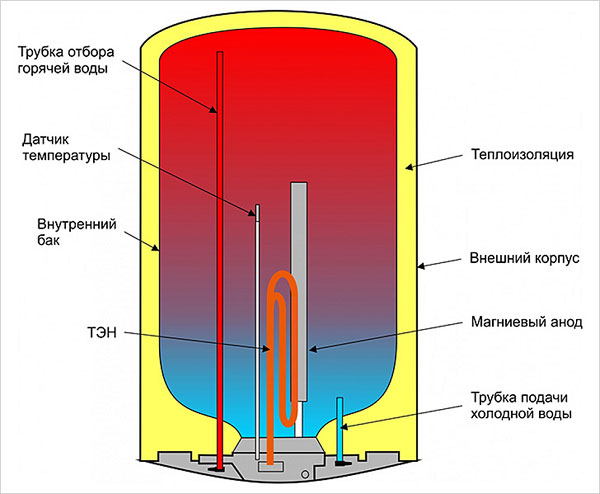

как водонагреватель устроен внутри

ТЭН который установлен снутри, просит водяного остывания. Без него он просто перегорит и выйдет из строя. Потому перед каждым включением инспектируйте наличие воды в бойлере.

И вообщем не рекомендуется держать титан без воды. Это уменьшает срок его службы. В полном баке содержится меньше кислорода, а соответственно и риск коррозии миниатюризируется.

Плюс магниевый анод, который тоже защищает от образования ржавчины, работает только при заполненном баке.

  • подключение водонагревателя только через УЗО, или только через автомат

Эти два аппарата защиты должны дублировать друг дружку. УЗО защищает от тока утечки, а обычный автомат от перегрузки и маленьких замыканий.

Если позволяет бюджет, то заместо этих 2-ух защитных частей можно установить один дифф.автомат, он поменяет оба устройства.

Как выполнить бойлер косвенного нагрева своими руками — схемы, аннотации, видео

изготовление БКН самостоятельно

Дабы сделать самодельный бойлер косвенного нагрева необходимо отлично осознавать механизм работы водонагревателя. Будет нужно высчитать объём ёмкости, избрать тип и материал змеевика, также подобрать теплоизоляцию.

Механизм работы и предназначение БКН

Емкостный водонагреватель косвенного нагрева имеет обычное внутреннее устройство и отличается легким механизмом работы. Конструкция БКН состоит из следующего:

  • Нагревательный элемент — змеевик либо емкость (в устройстве бак в баке), по которому циркулирует теплоноситель из системы отопления. В комбинированных моделях дополнительно установлен электроТЭН.
  • Накопительная емкость — холодная вода снутри бака соприкасается с змеевиком, отбирая тепло. Подогретая жидкость направляется в систему жаркого водоснабжения.
  • Термоизоляция — служит для понижения теплопотерь накопителя. В промышленных бойлерах применяется полистирол с шириной более 5 см.

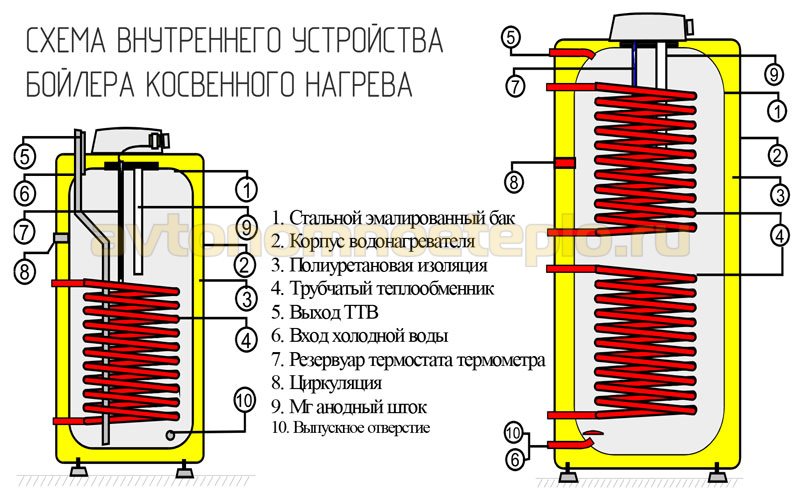

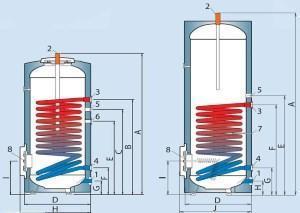

схема внутренней конструкции водонагревателя с косвенным нагревом

Нагрев жаркого водоснабжения осуществляется за счет тепла из системы отопления. Бойлер подключается к котлу. Теплоноситель передает энергию нагревательному элементу: змеевику либо баку. Нагретая поверхность змеевика соприкасается с водой из ГВС, происходит термообмен. На выходе выходит жгучая вода для бытовых нужд с температурой 65-70°.

Как высчитать объём изготавливаемого БКН

Согласно ориентировочным расчетам, учитываемым при проектировании личного дома, среднестатистическая семья, состоящая из 4 человек, растрачивает в среднем 280 л./сут. Для обычного водоснабжения семьи будет нужно бойлер на 200 л. Если планируется применять жаркую воду только для душа и умывания будет довольно 100-120л. емкости.

Дабы высчитать ориентировочные потребности в ГВС, применяют следующую таблицу:

Место водозабора Примерный расход воды (л) Рядовая температура Расход воды из бойлера (л)
Кухонная мойка от 10 до 20 50°С от 5 до 10
Ванна от 110 до 180 40°С от 50 до 85
Душ от 30 до 50 37°С от 16 до 27
Умывание от 3 до 8 37°С от 1 до 3

При расчетах объема бойлера учитывают очередной фактор. Если планируется установка подвесного БКН, то его вместительность ограничена 150-160 л, что связано с нагрузкой на стенку. Если нужна больший объем, устанавливают напольный бойлер.

Можно ли выполнить БКН из электрического водонагревателя?

На теоретическом уровне это может быть. Нагревательный элемент просто вынимается из корпуса накопителя. На его место можно поставить змеевик и в итоге переделки из обыденного электрического бойлера выполнить бойлер косвенного нагрева.

Достоинства решения в том, что в наличии уже имеется отлично утепленная емкость. По мере надобности можно демонтировать змеевик и назад установить трубчатый нагревательный элемент.

У данного технического решения есть несколько минусов:

  • Недостающая производительность — змеевик будет иметь маленькую нагревательную площадь, соответственно снизится скорость работы бойлера.
  • Уменьшение скорости нагрева воды.
Читайте по теме:  Осветительные приборы в навесной потолок армстронг

На практике бойлер из водонагревателя изготавливают изредка. Лучше выполнить накопительную ёмкость поновой. Так, можно учитывать все нужные теплотехнические расчеты, подобрать материал для бака и теплообменника. Избрать правильную теплоизоляцию.

Из чего можно выполнить БКН — материалы

Самодельный бойлер косвенного нагрева, при условии правильных расчетом змеевика, подбора емкости и термоизоляции по собственной производительности не будет уступать заводским моделям накопителей.

Схема производства бойлера:

  • подготовка аккумулирующей емкости;
  • создание теплообменника;
  • установка ТЭНа;
  • термоизоляция корпуса.

Во время проведения сборки потребуются теплотехнические расчеты, проект бойлера в разрезе и поэтапный план выполнения.

Как выполнить бак косвенного нагрева

Для производства емкости берут теплостойкие материалы, отличающиеся прочностью, устойчивые к механическим повреждениям. Выполнить бак можно из уже готовой емкости, например, из бочки либо пивной кеги, или применять трубу достаточного поперечника (в данном случае пригодятся сварочные работы).

Очередной пользующийся популярностью вариант — накопительный бойлер косвенного нагрева из пластмассовой бочки. Плюсами можно считать маленькую массу ёмкости, простоту встраивания змеевика и патрубков. Если устанавливают накопитель из пластика, то нужно дабы полимер соответствовал следующим аспектам:

  • подходил для пищевой воды;
  • выдерживал нагрев до 90°.

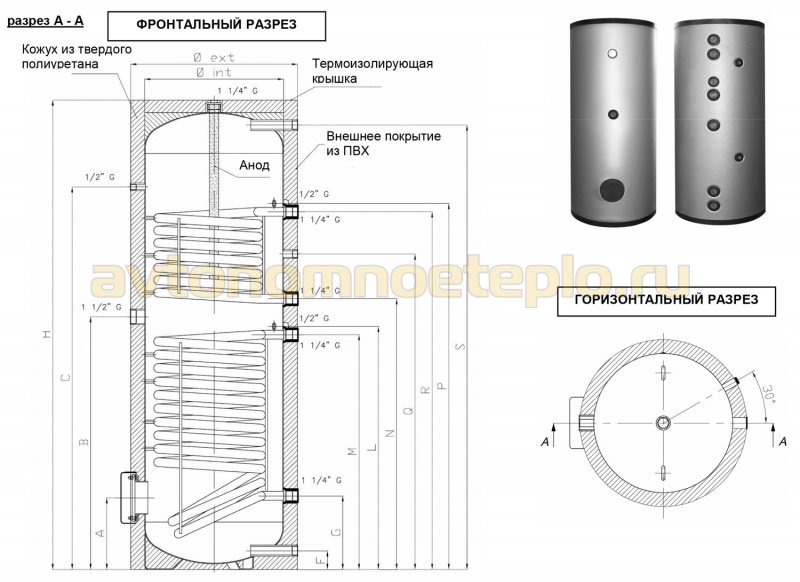

чертеж бойлера косвенного нагрева на 1500 литров

Размеры Описание 1500 л
Н Высота 2285 мм
ø ext Наружный поперечник (включая изоляцию) 1200 мм
ø int Внутренний поперечник 1000 мм
F Вход холодной воды (1″1/4) 315 — 1″1/4 мм — » дюйм
G Выход воды из нижнего змеевика (1″1/4) 470 мм
L Отверстие для нижнего датчика температуры (1/2″) 582 мм
M Подача воды в нижний змеевик (1″1/4) 1180 мм
N Выход воды из верхнего змеевика (1″1/4) 1330 мм
P Отверстие для верхнего датчика температуры (1/2″) 1500 мм
Q Рециркуляция (1″) 1460 — 1″ мм — » дюйм
R Подача воды в верхний змеевик (1″1/4) 1735 мм
S Выход жаркой бытовой воды (1″1/4) 1935 — 1″1/4 мм — » дюйм
A Фланец для инспекционного контроля (ø внутр. 114 — ø внешн. 168) 520 мм
B Дополнительное электрическое сопротивление (1″1/2) 1255 мм
C Указатель температуры (1/2″) 1825 мм

Емкость косвенного нагрева в главном устанавливают вертикально: вешают на стенку либо монтируют на пол, что нужно учесть при выборе формы бака.

Металл, более подходящий для самодельного косвенного водонагревателя — нержавеющая сталь. Следует учитывать, что есть 10-ки видов нержавейки и только несколько подходят для бытовых потребностей. Бойлер косвенного нагрева из нержавеющей стали самый надежный. Прослужит длительно за счет не плохих противокоррозионных параметров.

Устройство бака из нержавеющей стали не отличается от того что применяется в стандартном накопителе, но просит использования специального оборудования. Слабенькое место всех емкостей (сделанных без помощи других либо в промышленных критериях) сварные швы. От квалификации мастера выполняющего сварку зависит конечный итог и соответственно продолжительность эксплуатации водонагревателя.

Из какого материала выполнить теплообменник

Изготовка змеевика — это следующий шаг после подготовки бака водонагревателя. На шаге подготовки следует высчитать полезную площадь нагревательного элемента и подобрать подходящий материал для производства.

Длина змеевика для бойлера высчитывается по формуле:

L = Q / D* (Tг – Тх) * 3,14

В формуле учитывается:

  • длина змеевика — L;
  • термическая мощность — Q;
  • поперечник теплообменника — D;
  • ожидаемая температура жаркой и холодной воды — Tr и Tx, соответственно.

По этой формуле рассчитывают длину змеевика и толщину применяемого материала. Теплообменник, обычно, изготавливают из медной либо латунной трубки. Металл просто гнется и имеет неплохую теплопотерю. Очередное достоинство: способность выдерживать долгое термальное воздействие.

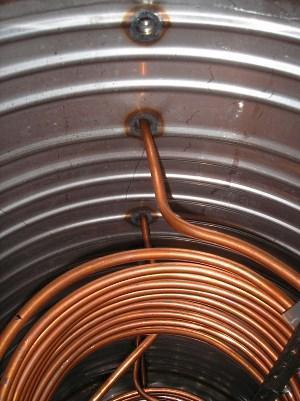

Очередной пользующийся популярностью вариант сердечника БКН: нержавеющий змеевик из гофры. Обойдется теплообменник из нержавейки примерно в 1,5 раза дешевле чем из меди. Совместно с гофрой продаются фитинги с резьбовым соединением, облегчающие подключение к трубопроводу отопления.

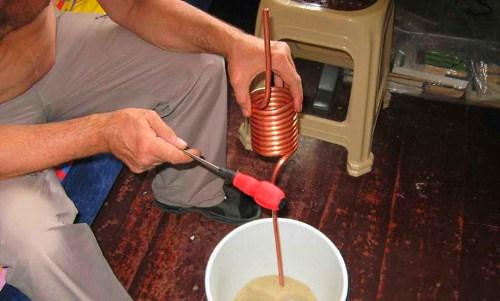

Самодельную спираль просто выполнить. Для этого медная либо латунная трубка накручивается на железную трубу нужного поперечника. Между витками непременно оставляют зазор на расширение.

Можно применять уже готовый змеевик, от технологического оборудования. При всем этом принципиально, дабы теплообменник из меди, применяемый для бойлера косвенного нагрева соответствовал расчетным характеристикам и мощности термообмена.

ТЭН для комбинированного БКН

Трубчатые нагреватели продаются в ассортименте в строй магазинах. Высчитать производительность ТЭНа поможет такая формула:

Расчетными числятся следующие значения:

  • P — мощность ТЭНа;
  • M — масса нагреваемой воды;
  • tk — предпочитаемая температура воды;
  • tн — исходная температура воды;
  • T — время нагревания воды.

В комбинированном бойлере косвенного нагрева змеевик располагается по всему водонагревательному баку снизу доверху — схема обеспечивает наибольший КПД и равномерное прогревание воды. ТЭН устанавливают понизу емкости.

Как выполнить теплоизоляцию БКН

Для минимизации теплопотерь на поверхность бака наносят несколько слоев теплоизоляционных материалов. Рекомендуется соблюдение следующего порядка обработки:

  • Корпус покрывают теплоизоляционной краской — в составе находятся глиняние составляющие, удерживающие тепло. Сразу ЛКМ защищает поверхность бака от коррозии.
  • Минеральная вата — слой термоизоляции около 5 см. Нормально внедрение базальтового теплоизолятора. Материал предутверждает теплопотери, устойчив к воздействию воды и сразу пропускает пар, не давая воды накапливаться в слоях материала. Сверху минеральную вату закрывают хоть каким материалом с фольгированной основой. Можно применять Пенофол и производные.
  • Заместо трехслойного утепления допускается внедрение Полинора. Теплоизолятор похож на монтажную пену. Просто наносится и предутверждает теплоотдачи.

Изготовка бойлера косвенного нагрева сберегает порядка 10-15 тыс. руб. КПД и производительность, при условии грамотного выполнения сборки будет близка к заводской продукции.

Бойлер косвенного нагрева своими руками — просто и экономично

схема устройства бойлера косвенного нагрева

Неувязка жаркой воды становится животрепещущей там, где отсутствует централизованное горячее водоснабжение: в дачных, личных городских и пригородных домах. Сейчас установка готового приспособления для нагрева воды до нужных температур просит суровых финансовложений. Другим методом подачи жаркой воды является бойлер косвенного нагрева

, который можно сделать без помощи других. Его преимущество в том, что горячее водоснабжение жилых помещений осуществляется в экономичном режиме и при малых денежных издержек.

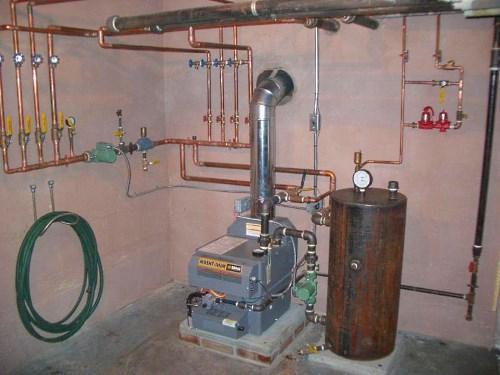

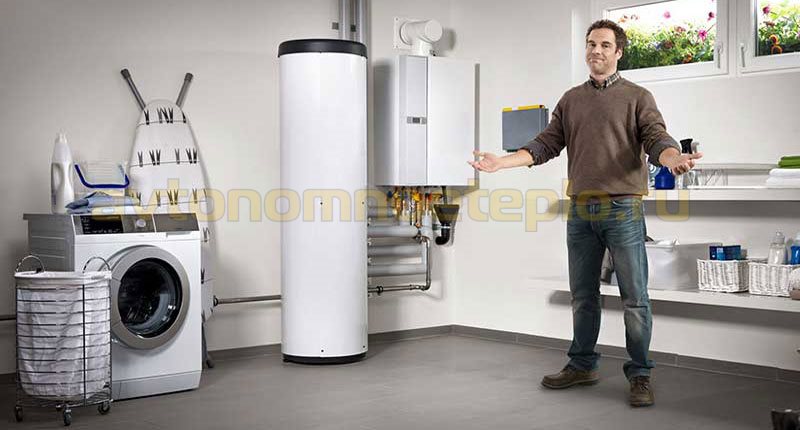

подключенный бойлер

Особенности и схема производства бойлера косвенного нагрева своими руками

По внешнему облику бойлер косвенного нагрева – это большая накопительная емкость, независимая от источников энергии (газа, электричества и др.). Снутри бака, сделанного из устойчивого к коррозии материала, установлена спиралеобразная трубка, по которой циркулирует теплоноситель. Холодная вода в бак подается через входную трубку, обычно, расположенную понизу. Нагрев воды в бойлере происходит умеренно за счет перемещающегося теплоносителя отопительной системы. Выходная трубка для жаркой воды устанавливается вверху. Для удобства использования трубы оснащаются шаровыми кранами. Снаружи бак покрывается слоем термоизоляции.

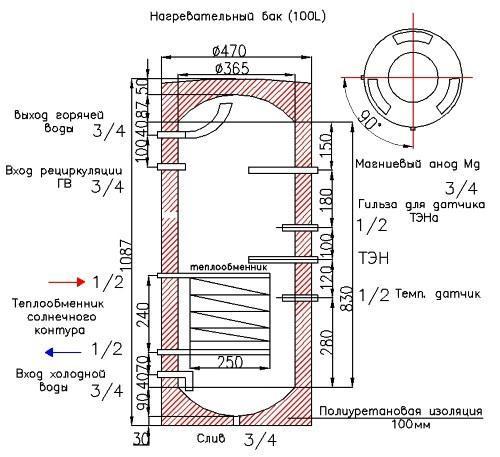

Чертеж производства бойлера косвенного нагрева объемом 100 л. показан ниже:

Чертеж устройства бойлера косвенного нагрева

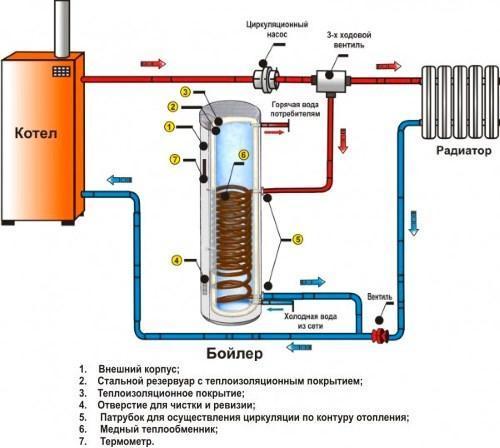

Принципная схема работы бойлера:

Схема работы бойлера косвенного нагрева

Отопительная вода из котла поступает в емкость водонагревателя, где, проходя по спиральной трубке, на выходе преобразуется в холодную. Возвратимая охлажденная вода поступает назад в котел.

Достоинства и недочеты бойлера косвенного нагрева

Плюсы применения бойлера, изготовленного своими руками:

  • подключение к центральной системе отопления;
  • установка поблизости отопительного котла;
  • малозначительные издержки на установка контура;
  • существенное сокращение расхода энергоресурсов;
  • обеспечение водой неизменной температуры.

К минусам стоит отнести следующее:

  • для установки бойлера нужна большая площадь либо отдельное помещение;
  • для нагрева огромного объема воды нужно длительное время, при всем этом подогрев помещений будет осуществляться с наименьшей интенсивностью;
  • резвое образование отложений на змеевидной трубке, требующее очищения хим либо механическим методом дважды в год.

Этот вариант получения жаркой воды подходит в период отопительного сезона. В другое время роль теплоносителя может делать интегрированный в бак бойлера электрический ТЭН.

Тогда обогрев воды будет осуществляться с помощью электроэнергии. В данном случае включать бойлер можно в ночное время, когда действуют ночные, низкие тарифы либо при необходимости.

Изготовка бойлера своими руками

Вследствие довольно-таки легкого механизма работы такое устройство можно выполнить без помощи других. Сейчас разглядим, как выполнить бойлер косвенного нагрева своими руками.

Вся работа по изготовлению водонагревателя состоит из сборки составных частей конструкции:

В качестве емкости бойлера применяется бак. Его объем находится в зависимости от потребностей владельцев дома в жаркой воде и рассчитывается из количества 50–70 л. на каждого человека раз в день. Приблизительно на семью из 4-х человек подойдет 200-литровый бойлер.

Для нагревательного устройства бак должен быть сделан из нержавеющей стали, сплавов алюминия либо другого материала, стойкого к коррозии. Как кандидатура – газовый баллон, но его стены за ранее нужно очистить и погрунтовать. Без этого деяния жгучая вода будет иметь запах газа.

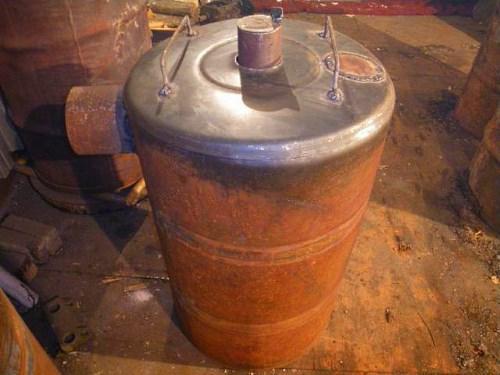

Бак из газового баллона

В баке делают 5 отверстий: 2 с боковой стороны для монтажа змеевика, одно понизу для входной трубы, одно вверху для отбора воды и одно понизу для сливного крана. Для применения бойлера вне отопительного сезона следует предугадать установку ТЭНа. Для него также высверливается нижнее отверстие. К проделанным отверстиям крепятся запорные элементы либо шаровые краны.

Змеевик

Для этого элемента подходит медная либо латунная трубка, поперечник и длина которой зависят от объема бака. В среднем на каждые 10 л. рассчитывается 1,5 кВт термический мощности змеевидной трубки. Можно применять трубку из металлопластика либо другого металла с неплохой теплоотдачей.

Медный змеевик для бойлера

Трубка накручивается по спирали на цилиндрическую оправку. Для этого можно взять бревно либо трубу огромного поперечника.

При намотке змеевика принципиально смотреть за витками:

  • в целях лучшего контакта греющей поверхности трубки с нагреваемой водой витки не должны соприкасаться вместе;
  • не стоит делать навивку с чрезмерным усилием, тогда снять змеевик с оправки будет тяжело.
  • Количество витков на змеевике рассчитывается от объема и высоты бака.
Термоизоляция

Снаружи бак нужно покрыть слоем изоляции. Он нужен для роста КПД и понижения теплопотерь. Для утепления емкости подойдет монтажная пена, минеральная вата либо хоть какой другой теплоизоляционный материал, который крепится к базе проволокой, клеем либо полосовыми стяжками. Для осторожного внешнего облика корпус бака лучше покрыть узким листовым металлом либо фольгированным теплоизолятором.

Утеплить бак можно также с помощью другой емкости большего поперечника. Для этого изготовленный бойлер своими руками вставляется в большой бак, а простенок по принципу термоса заполняется утепляющим материалом либо пенопластом.

Установка

вид с установленным змеевиком

Сборка бойлера, сделанного своими руками, осуществляется после подготовки всех составных частей:

Понравилась статья? Поделиться с друзьями:
